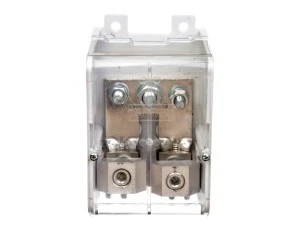

Odgałęźnik instalacyjny (zacisk: 2x120mm2, 1x35 mm2, 2x25mm2) szary LZ 1x240/35/16 84002002
Jednotorowy odgałęźnik instalacyjny LZ w kolorze szarym, przeznaczony do wykonywania trwałych połączeń zasilających i rozgałęzień w rozdzielnicach oraz szafach sterowniczych; rozwiązanie do montażu na szynie DIN lub mocowane śrubami.
Cechy techniczne
- Zaciski: 2 × 120 mm2, 1 × 35 mm2, 2 × 25 mm2 (łącznie 5 podłączeń)
- Prąd znamionowy: 269 A
- Sposób montażu: szyna DIN lub mocowanie śrubowe do podłoża
- Wymiary: szer. 80 mm × wys. 84 mm × gł. 105 mm
- Osłona izolacyjna przed dotykiem: tak
- Liczba podłączeń 25 mm2: 2; liczba podłączeń >25 mm2: 3
- Kolor: szary; numer katalogowy: 84002002
Zastosowanie produktu
- Tworzenie odgałęzień zasilających w rozdzielnicach niskiego i średniego napięcia w instalacjach przemysłowych i budynkowych
- Montaż w szafach sterowniczych i na szynach montażowych gdzie wymagane są pewne połączenia przewodów o dużych przekrojach
- Stosowanie jako punkt łączeniowy przy rozdziale obwodów zasilających i łączeniu przewodów stałych oraz wielodrutowych
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie typy przewodów można podłączać do tego odgałęźnika?
Odgałęźnik jest przeznaczony do podłączenia przewodów stałych (drut) i przewodów wielodrutowych (linka) zgodnie z podanymi przekrojami: 2×120 mm2, 1×35 mm2 i 2×25 mm2.
- W jaki sposób można zamontować odgałęźnik w rozdzielnicy?
Produkt można zamontować na standardowej szynie DIN lub przymocować bezpośrednio do podłoża za pomocą śrub — wymiary urządzenia (80×84×105 mm) należy uwzględnić przy planowaniu miejsca montażu.
