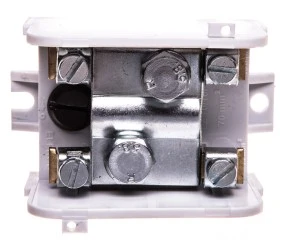

Odgałęźnik instalacyjny 1-torowy (zacisk: 1x70mm2, 4x16mm2) LZ1x70/16 84057002
Odgałęźnik instalacyjny 1-torowy LZ1x70/16 84057002 służy do wykonywania odgałęzień kabla głównego o dużym przekroju na mniejsze obwody; przeznaczony do montażu na podłożu oraz na szynie TS 35 w rozdzielnicach i szafach rozdzielczych.
Cechy techniczne
- Typ zacisków: śrubowy; sposób montażu: śruba (na podłożu) i mocowanie na szynie TS 35
- Przekroje przewodów: 1 × (16-70) mm² dla przewodu głównego oraz 4 × (2,5-16) mm² dla odgałęzień
- Prąd znamionowy: 192 A
- Napięcie znamionowe: 690 V
- Liczba biegunów: 1; łączna liczba podłączeń: 5 (1 główne >25 mm², 4 dla 16 mm²)
- Wymiary: szerokość 52 mm, wysokość 81 mm, głębokość 56 mm
- Osłona izolacyjna przed dotykiem: tak
- Kolor: szary
Zastosowanie produktu
- Wykonywanie odgałęzień z przewodów głównych o dużym przekroju w instalacjach rozdzielczych i przemysłowych
- Montaż w rozdzielnicach oraz szafach sterowniczych na szynie TS 35 i bezpośrednio na podłożu
- Połączenia zasilające do obwodów dystrybucyjnych i odbiorników wymagających prądu do 192 A
- Stosowanie tam, gdzie wymagane jest zabezpieczenie przed dotykiem dzięki izolowanej osłonie zacisków
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie narzędzia są potrzebne do montażu odgałęźnika instalacyjnego 1-torowego LZ1x70/16 84057002?
Montaż jest śrubowy – do montażu na podłożu wymagany jest odpowiedni wkrętak lub klucz dobrany do śruby montażowej; do zacisków przewodów używa się standardowego śrubokręta/przyrządu izolowanego. Należy stosować właściwe narzędzia zapewniające pewne dokręcenie zacisków zgodnie z praktyką instalacyjną.
