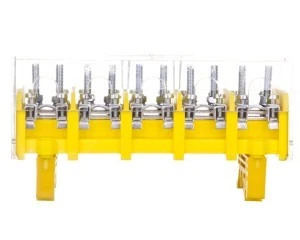

Odgałęźnik instalacyjny 5P (zacisk: 5x2x25mm2 - 5x4x10mm2) LZ5x25/10 wyk.22P 84095004
Odgałęźnik instalacyjny 5-torowy LZ5x25/10 wyk.22P to modułowy rozdzielacz przewodów przeznaczony do montażu na szynie DIN TS 35, stosowany do realizacji odgałęzień o różnych przekrojach przewodów w rozdzielnicach instalacyjnych i przemysłowych.
Cechy techniczne
- Przeznaczenie przewodów: 2 bieguny 2 × (6-25) mm² oraz 4 bieguny 4 × (0,75-10) mm² (zacisk: 5×2×25 mm² – 5×4×10 mm²).
- Napięcie znamionowe: 450 V.
- Liczba biegunów: 5.
- Sposób montażu: szyna DIN (TS 35).
- Rodzaj połączenia: śrubowy (zaciski wieloprzewodowe przystosowane do przewodów miedzianych).
- Liczba podłączeń: łączna 30; podłączenia dla przewodów 10 mm²: 20; dla przewodów 25 mm²: 10.
- Osłona izolacyjna przed dotykiem: tak (kolor żółty – łatwa identyfikacja na listwie).
- Wymiary (S×W×G): 146 × 79 × 47 mm.
Zastosowanie produktu
- Realizacja rozgałęzień w rozdzielnicach budynkowych i przemysłowych, gdzie wymagane są jednoczesne połączenia przewodów o różnych przekrojach.
- Montaż na szynie TS 35 w listwach rozdzielczych i panelach sterowniczych.
- Łączenie obwodów z wieloma przewodami wejściowymi i wyjściowymi; zastosowania w instalacjach zasilających maszyn i aparatów.
- Wykorzystanie tam, gdzie wymagana jest ochrona przed dotykiem i wyraźna identyfikacja punktów rozgałęzienia (kolor żółty).
