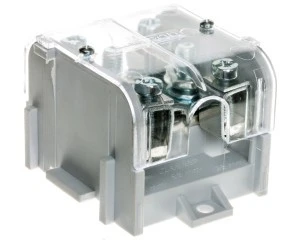

Odgałęźnik instalacyjny 1-torowy LZ1x95/35 P 84063002
Odgałęźnik instalacyjny 1-torowy LZ1x95/35 P 84063002 to modułowy zacisk rozgałęziający przeznaczony do wykonywania głównych połączeń i odgałęzień w instalacjach niskiego napięcia do 690 V; stosowany w rozdzielnicach, szafach sterowniczych i instalacjach przemysłowych.
Cechy techniczne
- Typ: odgałęźnik instalacyjny 1-torowy, kolor szary, z pokrywą (nr katalogowy 84063002).
- Zaciski śrubowe z osłoną izolacyjną przed dotykiem.
- Prąd znamionowy: 232 A; napięcie znamionowe: 690 V.
- Przekroje przewodów (drut): 1 × 25–95 mm² dla toru głównego; 4 × 4–35 mm² dla odgałęzień.
- Przekroje przewodów (linka): 1 × 25–70 mm² dla toru głównego; 4 × 4–25 mm² dla odgałęzień.
- Układ zacisków: 1 tor główny + 4 odgałęzienia (łącznie 5 podłączeń).
- Sposób montażu: szyna DIN TS35 lub montaż na podłożu śrubą.
- Rodzaj połączenia: śrubowy.
- Wymiary: szerokość 65 mm × wysokość 81 mm × głębokość 53 mm.
- Producent: Simet S.A., Jelenia Góra.
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze wymagające jednego toru z możliwością rozprowadzenia do czterech odgałęzień.
- Instalacje energetyczne niskiego napięcia do 690 V, w obwodach mocy i rozdziału przewodów o dużych przekrojach.
- Montaż przemysłowy na szynie DIN TS35 lub bezpośrednio na panelu przy użyciu śruby.
- Połączenia, gdzie wymagane są zaciski śrubowe dla przewodów drutowych i linkowych w podanych zakresach przekrojów.
