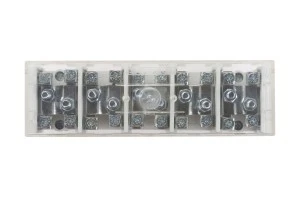

Odgałęźnik instalacyjny 5-torowy LZ5x35/16 wyk.22P 84037002
Odgałęźnik instalacyjny 5-torowy LZ5x35/16 wyk.22P to moduł na szynę DIN TS35 przeznaczony do rozgałęziania obwodów zasilających w rozdzielnicach i panelach sterowniczych; konstrukcja ze śrubowymi zaciskami umożliwia łączenie przewodów o dużych przekrojach.
Cechy techniczne
- Typ: odgałęźnik instalacyjny 5-torowy, kolor szary, z pokrywą; producent: Simet.
- Montaż: szyna DIN (TS35).
- Liczba biegunów: 5; sposób połączenia: śrubowy.
- Obsługiwane przekroje na biegun: 2 przewody 6–35 mm² lub 4 przewody 2,5–16 mm² (oznaczenie 5x2x35mm2 / 5x4x16mm2).
- Prąd znamionowy: 125 A; napięcie znamionowe: 450 V.
- Wymiary: szer. 190 mm × wys. 57 mm × gł. 74 mm.
- Łączna liczba podłączeń: 30 (20 podłączeń dla przewodów 16 mm², 10 podłączeń dla przekrojów >25 mm²).
- Osłona izolacyjna przed dotykiem: brak (produkt dostarczany z pokrywą, bez dedykowanej osłony przeciwdotykowej).
Zastosowanie
- Rozdzielnice przemysłowe i budynkowe – rozgałęzienie głównego zasilania na pięć torów.
- Panele sterownicze i rozdzielcze wymagające łączenia przewodów o dużych przekrojach (do 35 mm²).
- Aplikacje instalacyjne, gdzie konieczne jest grupowanie kilku przewodów na jednym zacisku śrubowym.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy odgałęźnik posiada ochronę przeciwdotykową?
Produkt jest dostarczany z pokrywą, jednak zgodnie z dokumentacją nie posiada deklarowanej osłony izolacyjnej przed dotykiem; w instalacjach narażonych na dostęp osób należy stosować dodatkowe osłony lub montaż wewnątrz obudowy rozdzielnicy.
