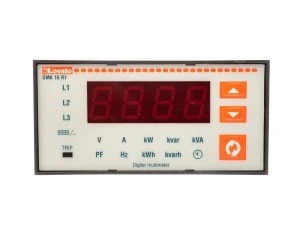

Miernik cyfrowy tablicowy DMK16R1 mierzy następujące parametry sieci elektrycznej:
- napięcia fazowe i międzyfazowe
- prądy fazowe
- moce czynne (fazowe+całkowita)
- moce bierne (fazowe+całkowita)
- moce pozorne (fazowe+całkowita)
- współczynniki mocy
- częstotliwość
- energia czynna (kWh)
- energia bierna (kvarh)
- napięcia fazowe maksymalne i minimalne
- napięcia międzyfazowe maksymalne i minimalne
- prądy fazowe maksymalne i minimalne
- moce czynne maksymalne i minimalne (fazowe+całkowita)
- moce bierne maksymalne i minimalne (fazowe+całkowita)
- moce pozorne maksymalne i minimalne (fazowe+całkowita)
- współczynniki mocy minimalny i maksymalny
Pomiary dokonywane są metodą TRMS (rzeczywiste wartości skuteczne), przez co możliwe są prawidłowe pomiary nawet przy napięciach z wysoką zawartością składowych harmonicznych.
Jest możliwość pomiaru w układach średniego napięcia przez przeprogramowaną przekładnię VT.
Charakterystyka robocza
– Zasilanie pomocnicze: 220...240VAC
– Częstotliwość pracy: 50...60Hz
– Pomiary rzeczywistych wartości skutecznych
– Dokładność pomiaru:
- napięcia: ±0,25% pełnej skali ±1 cyfra;
- prądu: ±0,5% pełnej skali ±1 cyfra
– Dokładność pomiaru mocy czynnej: Klasa 2 (IEC/EN/BS 62053-21 i IEC/EN/BS 62053-23)
– Zapis wartości maksymalnych i minimalnych
– Zakres pomiaru napięcia: 35...660VAC
– Zakres pomiaru prądu: 0,05...5,75A
– Częstotliwość pracy: 45...65Hz
– Przekładnia napięciowa: 1,00...500,0
– Strona pierwotna przekładnika prądowego: 5...10000
– 1 wyjście przekaźnikowe z 1 zestykiem przełącznym
– Obudowa do montażu tablicowego 96x48mm
– Zaciski 4mm²
– Stopień ochrony: IP54 od przodu, IP20 na zaciskach
Funkcje kontroli i ochrony
– Napięcie
• zanik fazy: OFF/5...85%
• napięcie maksymalne: OFF/102...120%
• napięcie minimalne: OFF/70...98%
• asymetria: OFF/2...20%
• kolejność faz: OFF/L1-L2-L3/L3-L2-L1
– Prąd
• wstrzymanie ochrony dla prądu maksymalnego: OFF/2...100%
• prąd maksymalny: OFF/102...200%
• prąd maksymalny zadziałanie bezzwłoczne: OFF/110...600%
• prąd minimalny: OFF/5...98%
• asymetria: OFF/2...20%
– Współczynnik mocy
• maksymalny współczynnik mocy: 0,10...1,00
• minimalny współczynnik mocy: 0,10...1,00
Opóźnienie dla napięcia minimalnego i maksymalnego, opóźnienie dla prądu minimalnego i maksymalnego lub zaniku prądu i fazy, asymetrii, minimalnego i maksymalnego współczynnika mocy: 0,0...900,0 sek.
Certyfikaty i normy
Uzyskane certyfikaty: cULus, EAC.
Zgodne z normami: IEC/EN/BS 61010-1, IEC/EN/BS 61000-6-2, IEC/EN/BS 61000-6-3, UL508, CSA C22.2 nr 14.
