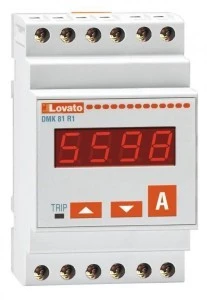

DMK81R1 – cyfrowy amperomierz do układów 1-fazowych, wersja modułowa.
Podłączenie przez przekładnik prądowy, z wyjściem przekaźnikowym (alarmowym).
– Zakres pomiaru prądu: 0,05...5,75A
– Częstotliwość pracy: 45...65Hz
– Strona pierwotna przekładnika prądowego: 5...10000
– Dokładność pomiaru: ±0,5% pełnej skali, ±1 cyfra
Funkcje kontroli i ochrony:
– zanik prądu: OFF/2...100%
– prąd maksymalny: OFF/102...120%
– prąd maksymalny zadziałanie bezzwłoczne: OFF/110...600%
– prąd minimalny: OFF/5...98%
– regulowane opóźnienie dla prądu minimalnego i maksymalnego lub zaniku prądu: 0,0...900,0 sek.
Charakterystyka robocza
– Napięcie zasilania pomocniczego: 220...240VAC
– Częstotliwość pracy: 50...60Hz
– Pomiary rzeczywistych wartości skutecznych
– Zapis wartości minimalnych i maksymalnych
– 1 wyjście przekaźnikowe z 1 zestykiem przełącznym
– Zaciski 4mm2
– Stopień ochrony: IP54 od przodu; IP20 na zaciskach
