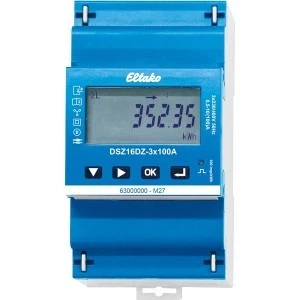

DSZ16DZ-3x100A MID to dwukierunkowy licznik energii trójfazowej z MID do pomiaru bezpośredniego prądów do 100 A. Rejestruje osobno energię pobraną z sieci i oddaną do sieci, z pomiarem saldującym, i przekazuje dane przez Modbus RTU oraz dwa wyjścia S0.
Najważniejsze cechy
- pomiar saldujący, osobne stany poboru i oddania
- dwa wyjścia S0: pobór i oddanie
- wyświetlacz co 5 sekund przełącza wskazanie między poborem a oddaniem
- 4 liczniki taryfowe i licznik sumaryczny, kasowalne osobno dla poboru i oddania
- certyfikacja MID, klasa dokładności B (1 %)
Dane techniczne
| Napięcie pracy | 3 × 230/400 V, 50 Hz, −20 %/+15 % |
|---|
| Klasa dokładności | B (1 %) |
|---|
| Prąd odniesienia (maksymalny) | 3 × 10 (100) A |
|---|
| Prąd rozruchu | 40 mA na tor |
|---|
| Interfejsy | Modbus RTU (RS485), 2 × S0 |
|---|
| Strata w czuwaniu | 0,8 W na tor |
|---|
| Przekrój zacisków | L: 25 mm², N i sterujące: 2,5 mm² |
|---|
| Osłona zacisków | odchylana, plombowalna |
|---|
| Wymiary | 3 moduły (54 mm), głębokość 58 mm |
|---|
Zastosowanie
Złącza i rozdzielnice instalacji z fotowoltaiką, w których trzeba znać zarówno pobór, jak i oddanie energii, oraz miejsca wymagające licznika z MID. Dane o poborze i oddaniu można zbierać przez Modbus, np. bramką ZGW16WL-IP, albo zliczać impulsy z obu wyjść S0 w systemie nadrzędnym.
Pytania z montażu
Jak odróżnić na wyświetlaczu pobór od oddania?
Pobór oznacza strzałka ▶, oddanie strzałka ◀. Wskazanie przełącza się samoczynnie co 5 sekund.
Co zrobić, gdy licznik po montażu liczy w odwrotnym kierunku?
Kierunek pomiaru można odwrócić z poziomu wyświetlacza albo przez Modbus, bez przekładania przewodów.
Czy odczytam stan licznika przy wyłączonym zasilaniu?
Tak. Wyświetlacz można odczytać także bez zasilania, dwukrotnie w ciągu 14 dni.
