Liczniki energii elektrycznej, elektroniczne

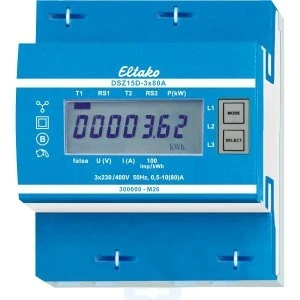

Licznik trójfazowy bezpośredni 3×80 A, MID - DSZ15D-3x80A MID
DSZ15D-3x80A MID to trójfazowy licznik energii pomiaru bezpośredniego z zatwierdzeniem MID i interfejsem S0, do prądów do 80 A. Seryjnie działa też jako licznik dwutaryfowy – drugą taryfę włącza napięcie 230 V podane na zaciski E1/E2.
Najważniejsze cechy
- zatwierdzenie MID – można go używać do rozliczeń
- licznik dwutaryfowy bez dopłaty
- wartości chwilowe mocy, napięcia i prądu na każdej fazie, kasowalne liczniki RS1/RS2
- wyświetlacz LC odczytywalny także bez zasilania
Dane techniczne
| Prąd maksymalny | 3 × 80 A |
|---|
| Prąd rozruchu | 40 mA |
|---|
| Klasa dokładności | B (1 %) |
|---|
| Zatwierdzenie | MID |
|---|
| Interfejs | S0 |
|---|
| Zużycie własne | maks. 0,5 W na tor, nie jest mierzone |
|---|
| Montaż | szyna DIN-EN 60715 TH35 |
|---|
| Szerokość / głębokość | 4 moduły (70 mm) / 58 mm |
|---|
Zastosowanie
Podliczniki w budynkach wielolokalowych, rozliczanie najemców, pomiar zużycia maszyn i instalacji. Gdy licznik służy tylko do kontroli własnego zużycia, wystarczy tańsza wersja bez MID: DSZ15DE-3x80A.
Pytania z montażu
Czy mogę nim rozliczać najemcę?
Tak, licznik ma zatwierdzenie MID. Wersja DSZ15DE-3x80A ma te same funkcje, ale bez MID.
Czy przewód N jest konieczny?
Tak. Bez przyłącza N elektronika licznika może ulec zniszczeniu.
Co oznacza komunikat „false” na wyświetlaczu?
Brak przewodu fazowego albo zły kierunek prądu na wskazanej fazie.
