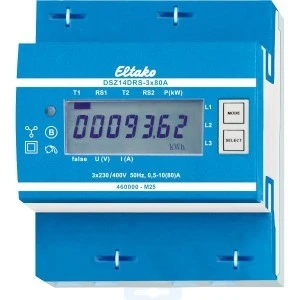

Licznik prądu trójfazowego z magistralą RS485. Prąd maksymalny 3x80 A, strata w trybie czuwania tylko 0,8 W na L1 i po 0,5 W na L2 i L3. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35 w szafach instalacyjnych o stopniu ochrony IP51. 4 jednostki podziału = 70 mm szerokości, 58 mm głębokości. Klasa dokładności B (1%). Z interfejsem RS485. Licznik prądu trójfazowego z bezpośrednim pomiarem mierzy energię czynną na podstawie prądów płynących między wejściami i wyjściami. Zużycie własne wynoszące tylko 0,8 W lub 0,5 W mocy czynnej na ścieżkę nie jest mierzone ani wyświetlane. Można podłączyć 1, 2 lub 3 przewody zewnętrzne o natężeniu prądu do 80 A. Prąd rozruchowy wynosi 4OmA. Muszą być dostępne przyłącza L1 i N. Podłączenie za pomocą FBA14 do magistrali ELTAKO-RS485 za pomocą 2-żyłowego ekranowanego przewodu magistrali (np. przewodu telefonicznego). Stan licznika i moc chwilowa są przekazywane do magistrali – np. w celu przekazania do zewnętrznego komputera lub sterownika – a także wysyłane do sieci radiowej za pośrednictwem FAM14. W tym celu konieczne jest przypisanie adresu urządzenia przez moduł anteny radiowej FAM14, zgodnie z opisem w instrukcji obsługi. 7-segmentowy wyświetlacz LC można odczytać dwa razy w ciągu dwóch tygodni, nawet bez zasilania. Pobór mocy jest sygnalizowany diodą LED migającą 1000 razy na kWh obok wyświetlacza. Standardowo może być również używany jako licznik 2-taryfowy: po podłączeniu napięcia 230 V do zacisków E1/E2 następuje przełączenie na drugą taryfę. Po prawej stronie wyświetlacza znajdują się przyciski MODE i SELECT, za pomocą których można przeglądać menu zgodnie z instrukcją obsługi. Najpierw włącza się podświetlenie. Następnie można wyświetlić całkowitą energię czynną dla każdej taryfy, energię czynną z pamięci resetowalnej RS1 lub RS2 oraz wartości chwilowe mocy, napięcia, prądu i wartość PcH. Komunikat o błędzie (false): W przypadku braku przewodu zewnętrznego lub nieprawidłowego kierunku prądu na wyświetlaczu pojawia się komunikat false i odpowiedni przewód zewnętrzny. Specjalne tryby pracy licznika: W trybach pracy licznika FAM14 nacisk kładziony jest na regulowaną prędkość transmisji danych z licznika energii elektrycznej do zewnętrznych systemów zarządzania energią w budynkach. Dane mogą być pobierane i przekazywane za pośrednictwem podłączonych bramek do FAM14 (FGW14, FGW14-USB, FGW14W(L)-IP). W przypadku liczników wyprodukowanych od 33/23 tygodnia produkcji dostępne są dodatkowe opcje ustawień: w FAM14.
