Liczniki energii elektrycznej, elektroniczne

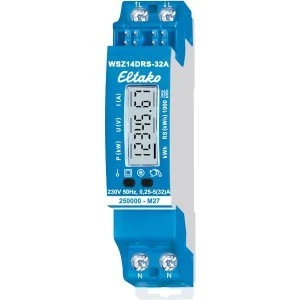

WSZ14DRS-32A to jednofazowy licznik energii z wyświetlaczem i zatwierdzeniem MID, przyłączany do magistrali RS485 serii 14. Dzięki MID nadaje się do rozliczeń, a stan licznika, moc chwilową i numer seryjny przekazuje na magistralę i przez FAM14 do sieci radiowej.
Najważniejsze cechy
- zatwierdzenie MID – dopuszczony do celów rozliczeniowych
- wyświetlacz LC: energia całkowita, licznik kasowalny, moc czynna, napięcie, prąd, wartość PcH
- wyświetlacz odczytywalny bez zasilania dwa razy w ciągu dwóch tygodni
- zużycie zapisane w pamięci nieulotnej
- dwa zaciski N do łączenia przelotowego wielu liczników
Dane techniczne
| Prąd maksymalny | 32 A, 1 przewód fazowy |
|---|
| Prąd rozruchu | 20 mA |
|---|
| Klasa dokładności | B (1 %) |
|---|
| Zatwierdzenie | MID |
|---|
| Sygnalizacja poboru | pasek 1000 mignięć/kWh, dioda 2000 mignięć/kWh |
|---|
| Strata w czuwaniu | 0,4 W, nie jest mierzona |
|---|
| Montaż | szyna DIN-EN 60715 TH35 |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
Zastosowanie
Rozliczanie zużycia energii, np. lokali na wynajem, w budynkach z instalacją serii 14, z jednoczesnym przekazem danych do kontrolera lub komputera.
Pytania z montażu
Licznik nie wysyła danych na magistralę – co sprawdzić?
Czy FAM14 nadał licznikowi adres urządzenia. To warunek przekazywania danych.
Miga podświetlenie wyświetlacza – co to znaczy?
To komunikat błędu podłączenia.
Czy potrzebny jest odstęp od innych aparatów?
Przy spodziewanym obciążeniu powyżej 50 % – pół modułu. W komplecie są 2 elementy dystansowe DS14 i dwa dodatkowe długie mostki.
