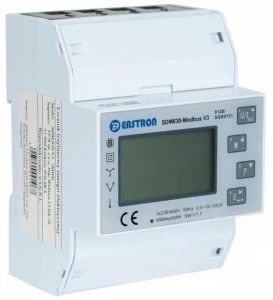

Licznik energii trójfazowy prądu 3‑faz MID modbus 100A SDM 630 M V3

Licznik Eastron SDM630 Modbus

▶Posiada dwa wyjścia impulsowe, w tym jedno konfigurowalne.

Dane techniczne:

• Napięcie AC (Un): 3×230(400)V
• Zakres napięcia: 80 ~ 120% Un
• Prąd bazowy (Ib): 10A
• Prąd (Imax): 100A
• Prąd (Imin): 0,5A
• Prąd rozruchowy: 0,4% Ib
• Pobór energii: ≤ 2W/10VA(obwód pomiarowy napięcia)
• : ≤ 4VA (obwód pomiarowy natężenia)
• Napięcie: 0,5% maksymalnego zakresu
• Natężenie: prądu 0,5% nominalnego
• Częstotliwość: 0,2% średniej częstotliwości
• Współczynnik mocy: 1% jedności (0,01)
• Moc czynna (W): ±1% maksymalnego zakresu
• Moc bierna (VAr): ±1% maksymalnego zakresu
• Moc pozorna (VA): ±1% maksymalnego zakresu
• Energia czynna (Wh): Klasa 1 IEC 62053-21
• Energia bierna (VARh): ±1% maksymalnego zakresu
• Czas odpowiedzi na sygnał: wejściowy skokowy 1s, typowo, do >99% ostatecznego odczytu, przy 50 Hz.

SDM 630 M V3 Licznik energii trójfazowy z Modbus V3

• Temperatura otoczenia pracy: -25°C do 55°C
• Temperatura składowania: -40°C do 70°C
• Wilgotność względna: 0 – 95% bez kondensacji
• Wysokość: do 2000 m.n.p.m
• Czas rozgrzewania: 5s
• Wibracje: 10Hz do 50Hz, 2g, IEC 60068-2-6
• Wstrząsy: 30g
• Temperatura pracy od -25°C do +55°C*
• Temperatura przechowywania od -40 °C do +70 °C*
• Wilgotność względna od 0 do 95%, bez kondensacji
• Wysokość pracy do 2000m
• Czas rozruchu (rozgrzewania) 1 minuta
• Wibracje od 10Hz do 50Hz, IEC 60068-2-6, 2g
• Przeciążenie 30g w 3 płaszczyznach
• Wymiary szyny DIN: 72×100 mm (szer. x wys.) wg DIN 43880
• Montaż szyna: DIN (DIN 43880)
• Stopień ochrony: IP51 (w pomieszczeniu)
• Materiał: Tworzywo samogasnące Ul94 V-0
• Wyświetlacz 400 Imp/kWh

DM630-Modbus V3 mierzy i wyświetla charakterystykę zasilania jednofazowego dwuprzewodowego (1p2w), trójfazowego trójprzewodowego (3p3w) i trójfazowego czteroprzewodowego (3p4w).

Licznik mierzy takie parametry jak napicie (V), częstotliwość (Hz), natężenie prądu (A), moc (kW/kVa/kVar), energia pobrana (import), energia oddana (eksport) i moc całkowita (kWh/kVarh).

Licznik wskazuje także szczytowe zapotrzebowanie prądu i mocy, mierzone w zaprogramowanych interwałach: do 60 minut.

Licznik może pracować w obciążeniu do 100A i nie wymaga podłączenia z przekładnikami prądowymi (CT).
