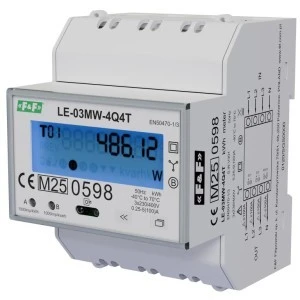

LE-03MW-4Q4T - 3-fazowy, 2-kierunkowy, 4-kwadrantowy licznik zużycia energii elektrycznej z podziałem na strefy taryfowe, pomiar bezpośredni do 100A
Posiada certyfikat MID.
Interfejs komunikacyjny Modbus RTU (RS-485).
Zgodność
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0598/MID/B/25/135
LE-03MW-4Q4T to zaawansowany 3-fazowy licznik energii elektrycznej z dwukierunkowym pomiarem energii czynnej i biernej w 4 strefach taryfowych. Licznik umożliwia pełny 4-kwadrantowy pomiar energii biernej (import/eksport energii indukcyjnej i pojemnościowej). Urządzenie przeznaczone jest do precyzyjnego pomiaru zużycia energii elektrycznej z możliwością zdalnego odczytu przez interfejs RS-485 obsługujący protokół Modbus RTU.
Funkcje
- bezpośredni pomiar prądów do 100 A w układzie 3-fazowym, 4-przewodowym;
- dwukierunkowy pomiar energii czynnej i biernej (import i eksport) w 4 strefach taryfowych;
- rejestracja całkowitego zużycia energii czynnej i biernej, oraz w rozłożeniu na import/eksport (energia czynna i bierna), oraz zużycie energii biernej we wszystkich czterech kwadrantach;
- certyfikat MID;
- pomiar bieżących parametrów sieci: napięcia, prądy, moc czynna, bierna, pozorna, współczynnik mocy;
- wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym, umożliwiający automatyczne przełączanie stref taryfowych;
- automatyczne przełączanie stref taryfowych;
- 8 harmonogramów czasowych dzielących dobę na strefy taryfowe;
- możliwość rozliczania energii według odrębnych harmonogramów dla dni roboczych, weekendów oraz do 100 zdefiniowanych dni świątecznych;
- obliczanie zapotrzebowania na moc czynną i bierną, również w podziale na fazy;
- dodatkowy, kasowalny licznik zużycia energii;
- zdalny odczyt przez port RS-485;
- protokół komunikacyjny Modbus RTU;
- 2 konfigurowalne wyjścia impulsowe SO;
- zabezpieczenie ustawień kodem PIN;
- podświetlany, wielofunkcyjny wyświetlacz LCD;
- montaż na szynie DIN, obudowa o szerokości 4 modułów.
Mierzone wartości
Parametr | Symbol | Jednostka |
Energia czynna pobrana/oddana | AE+/AE- | [kWh] |
Energia bierna pobrana/oddana | RE+/RE- | [kVArh] |
Energia bierna (4 kwadranty) | Q1–Q4 | [kVArh] |
Napięcia fazowe | U1, U2, U3 | [V] |
Napięcia międzyfazowe | U12, U23, U31 | [V] |
Prądy fazowe | I1, I2, I3 | [A] |
Częstotliwość | F | [Hz] |
Moc czynna | P | [W] |
Moc bierna | Q | [var] |
Moc pozorna | S | [VA] |
Współczynnik mocy | cosϕ | - |
Dzięki pomiarowi w 4 kwadrantach możemy uzyskać pełny bilans energetyczny w instalacji elektrycznej, jest on niezbędny w przypadku dokładnego rozliczenia energii w instalacji z fotowoltaiką czy magazynem energii. Umożliwia on pełną kontrolę i monitoring zużycia energii elektrycznej w układach 3-fazowych, zapewniając jednocześnie dokładną analizę parametrów pracy całej instalacji. Dzięki temu użytkownik otrzymuje wiarygodne dane do rozliczeń oraz optymalizacji zużycia energii.
