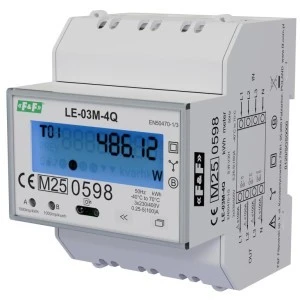

LE-03M-4Q 3-fazowy, 2-kierunkowy, 4-kwadrantowy licznik zużycia energii elektrycznej, pomiar bezpośredni do 100A

Posiada certyfikat MID.

Interfejs komunikacyjny Modbus RTU (RS-485).

Zgodność

Dyrektywa MID 2014/32/EU

Nr certyfikatu 0598/MID/B/25/135

LE-03M-4Q to 3-fazowy licznik energii elektrycznej z dwukierunkowym pomiarem energii czynnej i biernej. Licznik umożliwia pełny 4-kwadrantowy pomiar energii biernej (import/eksport energii indukcyjnej i pojemnościowej). Urządzenie przeznaczone jest do precyzyjnego pomiaru zużycia energii elektrycznej z możliwością zdalnego odczytu wskazań przez interfejs komunikacyjny RS-485 obsługujący protokół Modbus RTU.

Funkcje

• bezpośredni pomiar prądów do 100 A w układzie 3-fazowym, 4-przewodowym;
• dwukierunkowy pomiar energii czynnej i biernej (import i eksport);
• rejestracja całkowitego zużycia energii czynnej i biernej, oraz w rozłożeniu na import/eksport (energia czynna i bierna), oraz zużycie energii biernej we wszystkich czterech kwadrantach;
• certyfikat MID;
• pomiar bieżących parametrów sieci: napięcia, prądy, moc czynna, bierna, pozorna, współczynnik mocy;
• obliczanie zapotrzebowania na moc czynną i bierną;
• dodatkowy, kasowalny licznik zużycia energii;
• zdalny odczyt przez port RS-485;
• protokół komunikacyjny Modbus RTU;
• 2 konfigurowalne wyjścia impulsowe SO;
• zabezpieczenie ustawień za pomocą kodu PIN;
• podświetlany, wielofunkcyjny wyświetlacz LCD;
• montaż na szynie DIN, obudowa o szerokości 4 modułów.

Mierzone wartości

Dzięki pomiarowi w 4 kwadrantach możemy uzyskać pełny bilans energetyczny w instalacji elektrycznej, jest on niezbędny w przypadku dokładnego rozliczenia energii w instalacji z fotowoltaiką czy magazynem energii. Umożliwia on pełną kontrolę i monitoring zużycia energii elektrycznej w układach 3-fazowych, zapewniając jednocześnie dokładną analizę parametrów pracy całej instalacji. Dzięki temu użytkownik otrzymuje wiarygodne dane do rozliczeń oraz optymalizacji zużycia energii.
