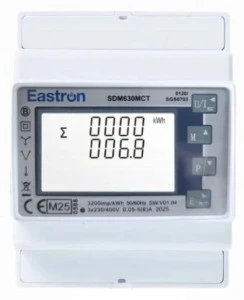

SDM 630 MCT to trójfazowy licznik energii elektrycznej montowany na szynę DIN, przeznaczony do precyzyjnego pomiaru zużycia energii oraz monitorowania kluczowych parametrów elektrycznych.
Urządzenie współpracuje z przekładnikami prądowymi (CT) 1/5A i wymaga zasilania pomocniczego AC lub DC.
Dzięki wbudowanemu interfejsowi RS485 Modbus RTU oraz wyjściom impulsowym, licznik umożliwia zdalny odczyt danych i integrację z systemami monitoringu i zarządzania energią.
Główne cechy:
- Pomiar energii elektrycznej oraz wielu parametrów sieciowych
- Obsługa przekładników prądowych 1/5A (CT-operated)
- Komunikacja RS485 Modbus RTU
- Wyjścia impulsowe
- Montaż na szynie DIN
- Wysoka dokładność i niezawodność
Zastosowanie:
- Stacje ładowania pojazdów elektrycznych (EV)
- Instalacje fotowoltaiczne (PV)
- Systemy magazynowania energii
- Inteligentne budynki i automatyka domowa
- Przemysł, obiekty komercyjne, budynki mieszkalne
Dane techniczne
Napięcie i prąd:
- Napięcie AC (Un): 3×230/400V
- Zakres napięcia: 100-276 V AC L-N, max. 276V
- Prąd znamionowy (Iref): 172-480 V AC L-L, max. 480V
- Prąd wejściowy: 5A
- Natężenie prądu wejściowego: 0,05-5(6)A, max. 6A
- Wytrzymałość na prąd przetężeniowy: 20Imax dla 0,5S
- Obwód napięciowy: < 2W/10VA
- Obwód prądowy: < 1VA
- Częstotliwość: 50/60Hz
Zasilanie pomocnicze:
- Zakres roboczy: 100-277 V AC
- Zakres prądu: ≤0.04A
- Zużycie: <10W
Parametry mechaniczne:
- Wymiary: 72 × 94,5 × 65 mm (szer. × wys.)
- Zgodność wymiarów: wg normy DIN 43880
- Montaż: na szynie DIN 35 mm
- Stopień ochrony obudowy: IP51 (do użytku wewnętrznego)
- Materiał: samogasnący, zgodny z UL94 V-0
Dokładność:
- Napięcie: 0,5% maksymalnego zakresu
- Natężenie: prądu 0,5% nominalnego
- Częstotliwość: 0,2% średniej częstotliwości
- Współczynnik mocy: 1% jedności (0,01)
- Moc czynna (W): ±1% maksymalnego zakresu
- Moc bierna (VAr): ±1% maksymalnego zakresu
- Moc pozorna (VA): ±1% maksymalnego zakresu
- Energia czynna (Wh): Klasa 1 IEC 62053-21
- Energia bierna (VARh): Klasa 2 IEC 62053-21
- Całkowite zniekształcenia harmoniczne: 1% do 31
- Czas odpowiedzi na sygnał: wejściowy skokowy 1s, typowo, do >99% ostatecznego odczytu, przy 50 Hz.
Izolacja:
- Wytrzymałość na napięcie przemienne: 4KV przez 1 minutę
- Wytrzymałość na napięcie impulsowe: 6KV
Środowisko pracy:
- Temperatura pracy: -40℃ do+ 70℃
- Temperatura przechowywania i transportu: -40°C do 80°C
- Temperatura odniesienia: 23℃ ± 2℃
- Wilgotność względna: 0 – 95% bez kondensacji
- Kategoria instalacji: CAT III
- Wysokość instalacji: do 2000 m n.p.m.
- Klasa ochrony: II
- Lokalizacja: środowisko suche
- Czas nagrzewania: 3 sekundy
- Środowisko mechaniczne: M1
- Środowisko elektromagnetyczne: E2
- Środowisko instalacji: montaż na ścianie lub w szafie
- Stopień zanieczyszczenia: 2
