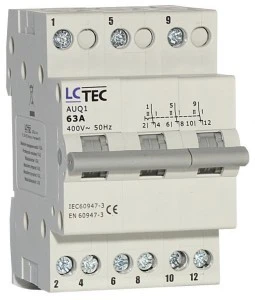

Przełącznik modułowy 1-0-2 sieć-agregat AUQ1
Przełącznik modułowy zwany również przełącznikiem trójpołożeniowym lub sieć-agregat jest używany do przełączania źródeł zasilania. Posiada trzy położenia dźwigni, dwie skrajne o wyprowadzonych połączeniach oraz jedno umiejscowione w środku oznaczone zerem. Jest wykorzystywany również w układach sterowania. Daje możliwość wyboru sterowania jednym z dwóch obwodów lub ich całkowite wyłączenie. Umożliwia sterowanie innymi aparatami modułowymi lub bezpośrednio odbiornikami.
| Prąd znamionowy |
In [A] |
63 |
| Napięcie znamionowe |
Un [V] |
1P, 2P AC 240
3P, 4P AC 400 |
| Częstotliwość znamionowa |
[Hz] |
50/60 |
| Liczba biegunów |
|
1P, 2P, 3P, 4P |
| Liczba modułów |
|
1M, 2M, 3M, 4M |
| Napięcie znamionowe udarowe wytrzymywane |
Uimp [kV] |
4 |
| Przekrój przewodów łączeniowych |
[mm2] |
1 – 16 |
| Trwałość mechaniczna |
cykl |
20000 |
| Trwałość elektryczna |
cykl |
10000 |
| Norma |
|
PN-EN IEC 60947-3 |
| Moment dokręcania zacisków |
[Nm] |
1,5 |
| Stopień ochrony |
IP |
IP20 |
