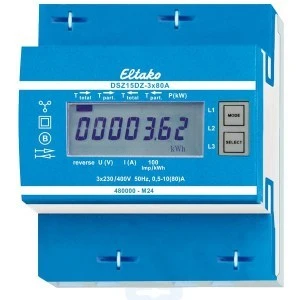

Dwukierunkowy licznik prądu trójfazowego. Maksymalny prąd 3x80A, strata w trybie czuwania tylko 0,5 W na ścieżkę. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 4 jednostki podziału = 70 mm szerokości, 58 mm głębokości. Klasa dokładności B (1%). Z interfejsem S0. Licznik prądu trójfazowego z bezpośrednim pomiarem mierzy energię czynną na podstawie prądów płynących między wejściami i wyjściami. Zużycie własne wynoszące maksymalnie 0,5 W mocy czynnej na ścieżkę nie jest mierzone ani wyświetlane. Energia czynna jest sumowana w zależności od znaku. Dodatnia moc w liczniku oznacza pobór energii, ujemna moc oznacza dostawę energii. Pomiar energii odbywa się metodą bilansową. Jeśli pobór energii (P dodatnie) jest większy niż dostawy energii (P ujemne), stan licznika T strzałka w prawo jest zwiększany. Jeśli dostawy energii są większe niż pobór energii, stan licznika T strzałka w lewo jest zwiększany. Pobór energii jest wyświetlany za pomocą strzałki w prawo, a dostawy energii za pomocą strzałki w lewo nad aktywnym paskiem na wyświetlaczu. Można podłączyć 1, 2 lub 3 przewody zewnętrzne o natężeniu prądu do 80 A. Prąd rozruchowy wynosi 40 mA. Musi być dostępne złącze N. Pobór energii i dostawy energii są zapisywane w pamięci nieulotnej i są natychmiast ponownie wyświetlane po awarii zasilania. 7-segmentowy wyświetlacz LC można odczytać dwa razy w ciągu dwóch tygodni, nawet bez zasilania. Pobór mocy i dostawy energii są wyświetlane na wyświetlaczu za pomocą paska migającego 100 razy na kWh. Po prawej stronie wyświetlacza znajdują się przyciski MODE i SELECT, za pomocą których można przeglądać menu zgodnie z instrukcją obsługi. Najpierw włącza się podświetlenie. Następnie można wyświetlić całkowitą energię czynną pobraną i dostarczoną, energię czynną resetowalnej pamięci pobranej i dostarczonej energii oraz chwilowe wartości mocy, napięcia i prądu na przewodzie zewnętrznym. Komunikat o błędzie: W przypadku braku przewodu zewnętrznego na wyświetlaczu pojawia się odpowiedni przewód zewnętrzny.
