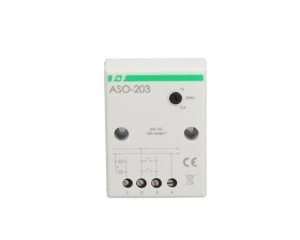

Automat schodowy z przeciwblokadą 16A 0,5‑10min 24V AC ASO‑203
- Producent:F&F
- Seria produktu:AS
- Indeks producenta:ASO-203
- Indeks TIM:0002-00001-26152
- Kategoria:Automaty schodowe
Cena:
ASO-203
Automat schodowy ASO-203 z funkcją przeciwblokady
Automat schodowy 24 V z przeciwblokadą
Automat schodowy ASO-203 to urządzenie przeznaczone do czasowego sterowania oświetleniem w korytarzach, na klatkach schodowych oraz w innych ciągach komunikacyjnych budynków. Po naciśnięciu chwilowego przycisku dzwonkowego układ załącza światło i podtrzymuje je przez czas ustawiony potencjometrem w zakresie od 0,5 do 10 minut, a następnie automatycznie wyłącza obwód. Dzięki temu włącznik schodowy działa w sposób wygodny dla użytkowników i jednocześnie ogranicza niepotrzebne zużycie energii. Model ASO-203 jest zasilany napięciem 24 V AC/DC i obsługuje obciążenie AC-1 do 16 A poprzez przekaźnik ze stykiem 1 × NO. Urządzenie sprawdzi się w instalacjach automatyki budynkowej, gdzie wymagane jest niezawodne sterowanie światłem na schodach, w przejściach lub pomieszczeniach wspólnych. Funkcja przeciwblokady zabezpiecza przed ciągłym świeceniem oświetlenia w przypadku mechanicznego zablokowania wyłącznika schodowego, co zwiększa bezpieczeństwo eksploatacji i pomaga ograniczyć koszty energii. ASO-203 to praktyczny wyłącznik schodowy do montażu natynkowego, wyposażony w zaciski śrubowe oraz regulację czasu pracy. Produkt jest odpowiedni tam, gdzie potrzebne są włączniki schodowe czasowe z prostą obsługą, stabilną pracą i automatycznym wyłączaniem oświetlenia po zadanym czasie.
Dlaczego warto wybrać ASO-203?
Zasilanie 24 V AC/DC
Obciążenie AC-1 do 16 A
Regulacja czasu 0,5–10 minut
Funkcja przeciwblokady przycisku
Przekaźnikowy styk 1 × NO
Montaż natynkowy na wkręty
Zaciski śrubowe 2,5 mm²
Temperatura pracy -25 do 50°C
Stopień ochrony IP20
ASO-203 chroni instalację przed ciągłym świeceniem lamp po zablokowaniu przycisku chwilowego, na przykład przez mechaniczne unieruchomienie. Automat odmierza ustawiony czas i wyłącza oświetlenie, a ponowne załączenie jest możliwe dopiero po usunięciu blokady. To rozwiązanie zwiększa bezpieczeństwo użytkowania i ogranicza straty energii w częściach wspólnych budynku.
Czas podtrzymania oświetlenia można ustawić w zakresie od 0,5 do 10 minut, dopasowując pracę urządzenia do długości korytarza, klatki schodowej lub sposobu użytkowania obiektu. Regulacja pozwala połączyć komfort przejścia z automatycznym wyłączaniem światła po upływie nastawionego czasu.
Zasilanie 24 V AC/DC umożliwia zastosowanie automatu w niskonapięciowych instalacjach sterowania oświetleniem. Przekaźnikowy element wykonawczy ze stykiem 1 × NO obsługuje obciążenie AC-1 do 16 A, co pozwala na praktyczne wykorzystanie urządzenia w automatyce budynkowej i technicznych układach oświetleniowych.
Automatyczne wyłączanie
Światło gaśnie samoczynnie po upływie ustawionego czasu.
Niskie zużycie energii
Pobór mocy urządzenia wynosi 0,56 W.
Prosta obsługa
Sterowanie odbywa się przyciskiem chwilowym dzwonkowym.
ASO-203 – wizualizacja urządzenia
Poznaj inne zalety ASO-203
Urządzenie ma kompaktową obudowę przeznaczoną do montażu natynkowego, widoczną po zamocowaniu na podłożu.
Na obudowie znajdują się zaciski śrubowe do podłączenia przewodów zasilania, sterowania i obwodu oświetlenia.
Widoczny potencjometr umożliwia ustawienie czasu działania automatu za pomocą płaskiego wkrętaka.
Konstrukcja umożliwia przykręcenie automatu do podłoża dwoma wkrętami, zgodnie z instrukcją montażu.
Na froncie urządzenia widoczne są oznaczenia torów podłączeniowych ułatwiające prawidłowe okablowanie instalacji.
Materiały dodatkowe
Poradnik praktyka elektryka - ASO 201 — Zobacz także nasze inne urządzenie
Video Poradnik Praktyka Elektryka - AS-B220 automat schodowy — Zobacz także nasze inne urządzenie
Sterownik schodowy - AS225 - efekt kolejno zapalających się stopni - nowoczesne oświetlenie schodów. — Zobacz także nasze inne urządzenie
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Napięcie sterowania 1
21-27 V
Częstotliwość napięcia sterowania 1
0-50 Hz
Znamionowy prąd załączania
16 A
Opóźnienie wyzwalania
0,5-10 min
Maksymalna zdolność łączeniowa dla żarówek
300 W
Maksymalna zdolność łączeniowa dla świetlówek
0 VA
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
0 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
0 VA
Funkcja
Elektroniczny
Sposób montażu
Montaż natynkowy
Układ połączeń
4 przewodowa
Pobór mocy
0,56 W
Maks. moc przełączana LED
100 W
Zakres napięcia zasilającego
21-27 V
Prąd wkładki jarzeniowej wyłącznika
0 mA
Maksymalny prąd załączania (cos φ = 0,6)
12 A
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
1
Głębokość wbudowania
0 mm
Szerokość wyrażona liczbą modułów
0
Rodzaj napięcia zasilającego
AC/DC
Cykl pracy
Powtarzalny
Ostrzeganie przed wyłączeniem
Brak
Rodzaj napięcia sterowania 1
AC/DC
