Automat schodowy 16A 0,5‑10min 24V AC AS‑B24
- Producent:F&F
- Seria produktu:AS
- Indeks producenta:AS-B24
- Indeks TIM:1131-214YY-FF010
- Kategoria:Automaty schodowe
Cena:
AS-B24
Automat schodowy AS-B 24
Automat schodowy 24 V do sterowania oświetleniem
Automat schodowy AS-B 24 to modułowy wyłącznik czasowy przeznaczony do automatycznego sterowania oświetleniem na klatkach schodowych, korytarzach oraz w innych ciągach komunikacyjnych. Urządzenie utrzymuje światło włączone przez ustawiony czas, a następnie samoczynnie je wyłącza, co zwiększa komfort użytkowania i pomaga ograniczać niepotrzebne zużycie energii. AS-B 24 jest uruchamiany wyłącznikiem chwilowym, na przykład przyciskiem dzwonkowym, dzięki czemu sprawdza się jako praktyczny włącznik schodowy w instalacjach budynkowych zasilanych napięciem 24 V. Regulowany czas podtrzymania od 0,5 do 10 minut pozwala dopasować działanie do długości korytarza, intensywności ruchu i charakteru obiektu. Przekaźnikowy element wykonawczy z obciążalnością do 16 A AC-1 umożliwia obsługę typowych obwodów oświetleniowych, a montaż na szynie TH-35 ułatwia instalację w rozdzielnicy. Produkt stanowi funkcjonalne rozwiązanie dla instalatorów poszukujących urządzeń takich jak włączniki schodowe czasowe, automat schodowy, sterowanie światłem na schodach, włącznik schodowy oraz wyłącznik schodowy. Należy pamiętać, że AS-B 24 nie współpracuje z przyciskami podświetlanymi.
Dlaczego warto wybrać AS-B24?
Zasilanie 24 V
Obciążenie do 16 A AC-1
Regulacja 0,5–10 minut
Montaż na szynie TH-35
Obudowa 2 moduły, 35 mm
Przekaźnik, styk 1×NO
Opóźnienie załączenia poniżej 1 s
Temperatura pracy -25÷50°C
Stopień ochrony IP20
AS-B 24 podtrzymuje załączone oświetlenie tylko przez zaprogramowany czas, po czym samoczynnie odłącza obwód. Takie działanie ogranicza ryzyko pozostawienia światła włączonego na klatce schodowej lub korytarzu, poprawiając wygodę obsługi i wspierając oszczędność energii w instalacjach budynkowych.
Czas świecenia ustawiany potencjometrem w zakresie od 0,5 do 10 minut pozwala dostosować automat do konkretnego obiektu. Krótsza nastawa sprawdzi się w niewielkich przejściach, a dłuższa w rozbudowanych ciągach komunikacyjnych, gdzie użytkownik potrzebuje więcej czasu na bezpieczne przejście.
Obudowa o szerokości 2 modułów jest przystosowana do montażu na szynie TH-35, co ułatwia integrację z istniejącą instalacją elektryczną. Zaciski śrubowe i standardowy format rozdzielnicowy przyspieszają pracę instalatora oraz porządkują zabudowę układu sterowania oświetleniem.
Sterowanie czasowe
Automatyzuje pracę oświetlenia w ciągach komunikacyjnych.
Prosty montaż
Format modułowy pasuje do standardowych rozdzielnic.
Niskie zużycie
Pobór mocy urządzenia wynosi 1,2 W.

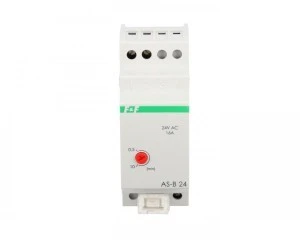

AS-B24 – wizualizacja urządzenia
Poznaj inne zalety AS-B24
Urządzenie ma obudowę rozdzielnicową o szerokości 2 modułów, czyli 35 mm, przeznaczoną do zabudowy w szafce elektrycznej.
Na obudowie znajdują się zaciski śrubowe do podłączenia przewodów zasilania, sterowania i obciążenia, z dopuszczalnym momentem dokręcania 0,5 Nm.
Na froncie dostępna jest regulacja czasu działania, ustawiana płaskim wkrętakiem w zakresie od 0,5 do 10 minut.
Konstrukcja obudowy jest przystosowana do montażu na standardowej szynie TH-35 w rozdzielnicy instalacyjnej.
Na zewnętrznej części urządzenia widoczne są oznaczenia modelu i podstawowe opisy ułatwiające identyfikację automatu podczas montażu.
Materiały dodatkowe
Video Poradnik Praktyka Elektryka - AS-B220 automat schodowy — Zobacz także nasze inne urządzenie
Sterownik schodowy - AS225 - efekt kolejno zapalających się stopni - nowoczesne oświetlenie schodów. — Zobacz także nasze inne urządzenie
Sterownik schodowy - 12 kanałowy AS-225D. Sterowanie oświetleniem schodów. — Zobacz także nasze inne urządzenie
Schematy
Wymiary
Schemat podłączenia
Schemat podłączenia
Parametry Techniczne
Szerokość wyrażona liczbą modułów
2
Napięcie sterowania 1
21-27 V
Częstotliwość napięcia sterowania 1
0-50 Hz
Znamionowy prąd załączania
16 A
Opóźnienie wyzwalania
0,5-10 min
Zakres napięcia zasilającego
21-27 V
Maksymalna zdolność łączeniowa dla żarówek
300 W
Maksymalna zdolność łączeniowa dla świetlówek
0 VA
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
0 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
0 VA
Funkcja
Elektroniczny
Sposób montażu
Szyna DIN
Rodzaj napięcia sterowania 1
AC/DC
Układ połączeń
3 i 4 przewodowa
Ostrzeganie przed wyłączeniem
Brak
Cykl pracy
Powtarzalny + oświetlenie ciągłe
Rodzaj napięcia zasilającego
AC/DC
Pobór mocy
1,2 W
Maks. moc przełączana LED
100 W
Prąd wkładki jarzeniowej wyłącznika
0 mA
Maksymalny prąd załączania (cos φ = 0,6)
12 A
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
1
Głębokość wbudowania
60 mm
