Sterowanie roletami

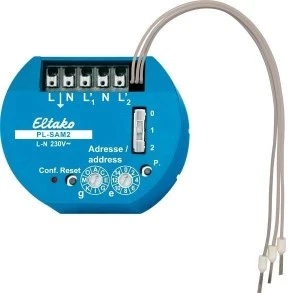

PL-SAM2 to aktor żaluzjowy systemu Powerline na jeden silnik, z dwoma wejściami czujnikowymi, montowany w puszce podtynkowej. Steruje roletą lub żaluzją z lokalnego przycisku, a także komendami przesyłanymi po przewodach 230 V.
Najważniejsze cechy
- pozycja 0: start i stop przyciskiem żaluzjowym, automatyczne zatrzymanie na krańcu
- pozycja 1: układ do regulacji lamelek – krótkie naciśnięcie przestawia lamelki, dłuższe niż 1 s działa jak pozycja 0
- pozycja 2: praca chwilowa – napęd jedzie, dopóki przycisk jest wciśnięty
- czas biegu fabrycznie 120 s, zmiana wyłącznie w programie SIENNA Professional
- 2 wejścia z wewnętrznym małym napięciem – tylko bezpotencjałowe elementy łączeniowe
Dane techniczne
| Zestyki | 1+1 zwierny, do silników do 3 A / 250 V AC |
|---|
| Obciążenie indukcyjne cos φ = 0,6 | 650 W, suma obu styków maks. 1000 W |
|---|
| Materiał styku / przerwa | AgSnO₂ / 0,5 mm |
|---|
| Wejścia czujnikowe | 2, wewnętrzne małe napięcie |
|---|
| Czas biegu | 120 s (ustawienie fabryczne) |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
| Montaż | puszka 58 mm, zaciski wtykowe 0,2–1,5 mm² |
|---|
| Ochrona / temperatura | IP30 / IP20, −20…+50 °C |
|---|
Zastosowanie
Rolety i żaluzje, przy których ma zostać lokalny przycisk lub przełącznik żaluzjowy, a jednocześnie napędem trzeba sterować z innych miejsc budynku przez sieć Powerline. Przy żaluzjach z lamelkami przydaje się pozycja 1 przełącznika konfiguracyjnego.
Pytania z montażu
Czy do wejść mogę podłączyć przycisk 230 V?
Nie. Na wejściach jest wewnętrzne małe napięcie – stosuje się wyłącznie bezpotencjałowe elementy łączeniowe.
Jak zmienić czas biegu?
Tylko w programie SIENNA Professional; przełącznikami na froncie się go nie ustawi.
