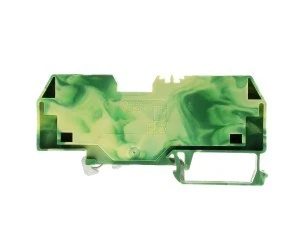

Złączka szynowa PE 2-przewodowa 16mm2 żółto-zielona 283-907
Złączka PE 283-907 przeznaczona do wykonywania połączeń ochrony PE na szynie DIN 35 mm; jest to jednopoziomowa złączka 2?przewodowa stosowana w rozdzielnicach i szafach sterowniczych. Umożliwia szybkie przyłączenie przewodów o przekrojach do 16 mm2 przy połączeniu od góry.
Cechy techniczne
- Typ: złączka szynowa ochronna PE, 1 poziom, 2 zaciski na poziom (2?przewodowa)
- Sposób montażu: szyna montażowa DIN 35 mm, montaż od góry (pozycja połączenia: z góry)
- Rodzaj połączenia elektrycznego: zacisk sprężynowy
- Przekrój przyłączanego przewodu: 0,2–16 mm2 (przewód jednodrutowy, linkowy bez końcówek tulejkowych, wielożyłowy)
- Materiał izolacyjny: tworzywo termoplastyczne
- Kolor: żółto?zielony (oznaczenie przewodu ochronnego PE)
- Wymiary: długość 94,5 mm; szerokość / rozmiar rastra 12 mm; wysokość przy najniższym sposobie montażu 37,5 mm
- Wymagana płytka zamykająca: tak
Zastosowanie produktu
- Realizacja połączeń ochronnych PE w rozdzielnicach niskiego i średniego napięcia oraz w szafach sterowniczych
- Montaż w liniach szyn zbiorczych i listwach uziemiających na szynie DIN 35 mm
- Stosowanie w instalacjach maszynowych, panelach przemysłowych i modułowych układach rozdziału energii
- Przeznaczona do wykonywania przyłączy przewodów miedzianych izolowanych przez wykwalifikowany personel elektryczny
