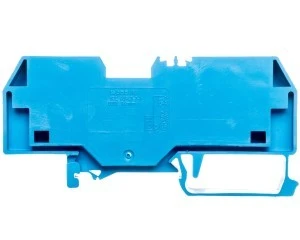

Złączka szynowa 2-przewodowa 16mm2 niebieska 283-904
Złączka szynowa 2-przewodowa 16 mm2 (typ 283-904) przeznaczona do łączenia przewodów jedno- i wielożyłowych o przekrojach do 16 mm2; montaż na szynie DIN 35 mm. Konstrukcja z zaciskiem sprężynowym i górnym wprowadzeniem przewodu ułatwia szybki montaż i pewne połączenie prądowe.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm
- Liczba poziomów: 1; liczba zacisków na poziom: 2
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (wejście od góry)
- Przekrój przyłączanego przewodu: 0,2–16 mm2 (przewód jednodrutowy, linkowy bez tulejek oraz wielożyłowy)
- Prąd znamionowy In: 76 A
- Kolor: niebieski (wyznaczenie funkcji przewodu zgodnie z praktyką instalacyjną)
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94: V0
- Zakres temperatur pracy: -35 °C do 105 °C
- Wymiary: długość 94,5 mm; rozmiar rastra: 12 mm; wysokość przy najniższym sposobie montażu: 37,5 mm
- Wewnętrzne piętra zmostkowane: nie; wymagana płytka zamykająca: tak
- Wersja przeciwwybuchowa (EEx e): nie
- Pozycja połączenia: z góry / u góry
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze – łączenie przewodów neutralnych i sygnałowych
- Instalacje przemysłowe i maszyny, gdzie wymagany jest przekrój do 16 mm2 i prąd znamionowy do 76 A
- Listwy zaciskowe w obwodach zasilania i dystrybucji potencjałów
- Aplikacje wymagające szybkiego montażu na szynie DIN 35 mm oraz połączenia z górnym dostępem do przewodu
