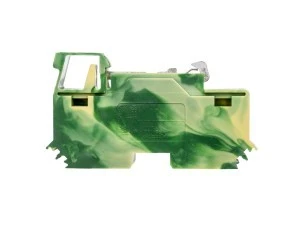

Złączka szynowa PE 2-przewodowa 16mm2 żółto-zielona 283-607
Dwutorowa złączka PE przeznaczona do realizacji połączeń ochronnych (PEN/PE) w rozdzielnicach i szynach montażowych. Konstrukcja modułowa pozwala na montaż na szynie DIN 35 mm i integrację z instalacjami przemysłowymi oraz budynkowymi.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm (standardowy profil 35 mm)
- Kolor: zielono-żółty (oznaczenie przewodów ochronnych)
- Materiał izolacyjny: tworzywo termoplastyczne
- Wymiary: długość 80 mm; rozmiar rastra/szerokość 12 mm; wysokość przy najniższym sposobie montażu 37,5 mm
- Konstrukcja stykowa: 1 poziom, 2 zaciski na poziom (dwa przewody przy jednym module)
- Przekrój przyłączanego przewodu: od 0,2 do 16 mm? (przewód jednodrutowy i linkowy bez tulejek oraz przewody wielożyłowe)
- Pozycja połączenia: z góry (wejście przewodu od góry modułu)
- Funkcja PEN: umożliwia połączenie przewodu ochronnego i neutralnego w jednym punkcie zgodnie z wymaganiami projektowymi
- Wymagana płytka zamykająca: tak (zapewnia izolację końcową i mechaniczne wykończenie szeregu)
Zastosowanie produktu
- Rozdzielnice elektryczne i szafy sterownicze — łączenie przewodów ochronnych i neutralnych w instalacjach TN-C/S
- Instalacje budynkowe i przemysłowe wymagające oznakowania PE (zielono-żółty) i montażu modułowego na szynie DIN 35
- Szyny kablowe i listwy zaciskowe — miejsca, gdzie konieczne jest rozgałęzienie lub zbiorcze połączenie przewodów ochronnych
- Aplikacje serwisowe i modernizacyjne instalacji, gdzie przewody o przekrojach 0,2–16 mm? muszą być skonsolidowane w jednym module
