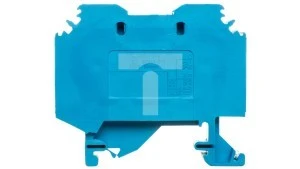

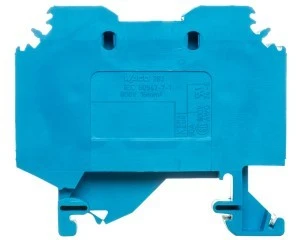

Złączka szynowa 2-przewodowa 16mm2 niebieska 283-104
Złączka przelotowa WAGO 283-104 przeznaczona do łączenia dwóch przewodów na jednej pozycji potencjału; stosowana w rozdzielnicach i panelach sterowniczych do prowadzenia obwodów na szynie DIN 35 mm.
Cechy techniczne
- Typ: złączka przelotowa, 2-przewodowa, 1 potencjał (numer wyrobu 283-104).
- Parametry elektryczne: napięcie znamionowe 800 V, prąd znamionowy In = 76 A.
- Technika połączenia: CAGE CLAMP® (zacisk sprężynowy) z możliwością obsługi narzędziowej.
- Przekrój przyłączanych przewodów: 0,2–16 mm? (przewody jedno? i wielożyłowe, także bez końcówek tulejkowych).
- Długość odizolowania: 16–17 mm.
- Montaż: szyna montażowa DIN 35 mm; pozycja połączenia boczna.
- Materiał izolacyjny: poliamid 66 (tworzywo termoplastyczne); klasa palności UL94 V0.
- Zakres temperatur pracy: od -35 °C do 105 °C.
- Wymiary: szerokość / rozmiar rastra 12 mm, wysokość przy najniższym sposobie montażu 45,5 mm, głębokość/długość 58 mm.
- Masa: 27,184 g; obciążenie ogniowe: 0,379 MJ.
- Liczba poziomów: 1; liczba zacisków na poziom: 2; wewnętrzne piętra niezmostkowane.
- Wymagana płytka zamykająca: tak.
- Producent: WAGO Kontakttechnik GmbH & Co. KG, Hansastr. 27, 32423 Minden, Niemcy.
Zastosowanie produktu
- Połączenia przewodów fazowych i neutralnych w rozdzielnicach niskiego napięcia do 800 V i prądzie do 76 A.
- Szafy sterownicze i panele automatyki przemysłowej na szynie DIN 35 mm.
- Instalacje maszynowe i urządzenia produkcyjne wymagające szybkiego przyłączenia przewodów jedno- i wielożyłowych (0,2–16 mm?).
- Aplikacje, gdzie wymagane są zaciski sprężynowe CAGE CLAMP® dla połączeń odporowych na drgania oraz możliwość montażu przy użyciu narzędzi.
