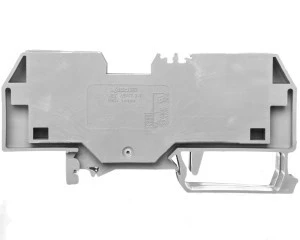

Złączka szynowa 2-przewodowa 16mm2 szara 283-901
Dwupoziomowa złączka szynowa serii 283 przeznaczona do łączenia dwóch przewodów na jedno złącze; typ złączki ze sprężynowym zaciskiem, montowana na standardowej szynie DIN 35 mm, stosowana w tablicach rozdzielczych i instalacjach przemysłowych.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm
- Kolor: szary
- Wymiary: długość 94,5 mm, szerokość rastra 12 mm, wysokość przy najniższym montażu 37,5 mm
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0
- Zakres temperatur pracy: od -35 °C do 105 °C
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (obie strony)
- Liczba poziomów: 1, liczba zacisków na poziom: 2
- Przyłączane przewody: 0,2–16 mm? (przewody jedno- i wielożyłowe oraz linkowe bez tulejek); odpowiada zakresowi AWG 24–6 dla przewodów miedzianych izolowanych
- Prąd znamionowy: 76 A
- Pozycja połączenia: od góry (wejście od góry)
- Wewnętrzne piętra zmostkowane: nie
- Wersja przeciwwybuchowa EEx e: brak
- Wymagana płytka zamykająca: tak
- Seria/typ: 283 — do montażu na metalowej szynie, przeznaczona do przewodów miedzianych izolowanych
Zastosowanie produktu
- Listwy przyłączeniowe i rozdzielnice elektryczne w instalacjach przemysłowych
- Połączenia obwodów sterowniczych i sygnałowych wymagających łatwego montażu na szynie DIN
- Aplikacje z przewodami miedzianymi w zakresie 0,2–16 mm?, w tym instalacje maszynowe i panele kontrolne
- Systemy wymagające kompaktowych złączek z możliwością pracy do 76 A przy wejściu od góry
