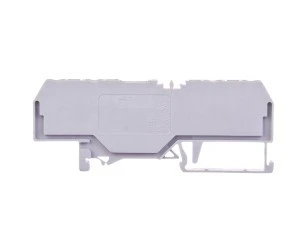

Złączka szynowa 4-przewodowa 4mm2 szara 281-656
Złączka szynowa 4-przewodowa 281-656 przeznaczona jest do łączenia przewodów miedzianych w instalacjach niskiego napięcia; stosowana jako element montażu na szynie DIN 35 mm w rozdzielnicach i szafach sterowniczych. Produkt zapewnia połączenie górne z zaciskiem sprężynowym i obsługuje przewody do 4 mm2.
Cechy techniczne
- Napięcie znamionowe: do 400 V; prąd znamionowy In: 10 A.
- Liczba zacisków: 4; zorganizowane jako 2 potencjały.
- Rodzaj połączenia: zacisk sprężynowy, pozycja przyłącza: z góry.
- Przekrój przewodów: 0,08–4 mm2 (jednodrutowe, linkowe, wielożyłowe bez tulejek).
- Materiał izolacyjny: tworzywo termoplastyczne PA66, klasa palności UL94 V0.
- Wymiary: szerokość rastra 6 mm, wysokość montażowa 29 mm, długość/głębokość 86 mm.
- Temperatura pracy: od -35 °C do 105 °C.
- Montaż: szyna montażowa DIN 35 mm; wymagane zakończenie płytką zamykającą.
- Konstrukcja: 1 poziom, brak wewnętrznego zmostkowania; funkcja transportowa modułów i wtyków.
Zastosowanie
- Instalacje energetyczne i sterownicze w rozdzielnicach przemysłowych i budynkowych.
- Szafy sterownicze PLC, panele kontrolne oraz połączenia sygnałowe i zasilające niskiego napięcia.
- Łączenie przewodów miedzianych o przekrojach do 4 mm2 tam, gdzie wymagany jest montaż na szynie DIN 35 mm.
- Aplikacje wymagające kompaktowej zabudowy przy rastrze 6 mm i górnego wejścia przewodów.
