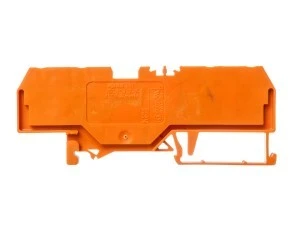

Złączka szynowa 4-przewodowa 4mm2 pomarańczowa 281-653
Złączka szynowa 4-przewodowa 281-653 to jednopoziomowy blok przyłączeniowy typu przelotowego przeznaczony do łączenia przewodów miedzianych w rozdzielnicach i panelach sterowniczych; stosowana do przesyłu zasilania i sygnałów w instalacjach przemysłowych i automatyce budynkowej.
Cechy techniczne
- Napięcie znamionowe: 800 V.
- Prąd znamionowy In: 26 A.
- Liczba zacisków: 4 (jednopoziomowa konstrukcja, zacisk sprężynowy).
- Przekrój przewodów: 0,08–4 mm? dla przewodów jedno- i wielodrutowych (przewody miedziane; stosowanie bez tulejek zgodnie z danymi producenta).
- Sposób montażu: szyna montażowa DIN 35 mm; pozycja połączenia od góry.
- Wymiary: szerokość 6 mm (rozmiar rastra 6 mm), wysokość przy najniższym montażu 29 mm, długość/głębokość 86 mm.
- Materiał izolacyjny: poliamid 66 (tworzywo termoplastyczne).
- Wymagana płytka zamykająca (end stop) dla poprawnego osadzenia na szynie.
- Masa: 12,663 g.
Zastosowanie
- Połączenia przelotowe w rozdzielnicach i szafach sterowniczych — przejścia zasilania i sygnałów.
- Rozdział obwodów i łączenie przewodów fazowych, neutralnych oraz sygnałowych w instalacjach przemysłowych.
- Panele automatyki i moduły I/O wymagające zwartej, jednopoziomowej listwy przyłączeniowej o rastrze 6 mm.
- Aplikacje serwisowe i modernizacyjne, gdzie wymagane jest szybkie podłączenie przewodów miedzianych o przekroju 0,08–4 mm?.
