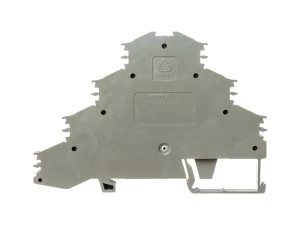

Złączka szynowa 4-pietrowa 4mm2 do silników elektrycznych L1 - L2 - L3 szara 281-532
Złączka szynowa WAGO 281-532 przeznaczona do rozdziału i przyłączania trójfazowych obwodów silnikowych (L1, L2, L3). Produkt w konfiguracji czteropiętrowej umożliwia kompaktowe prowadzenie przewodów w szafach sterowniczych i rozdzielnicach montowanych na szynie DIN 35 mm.
Cechy techniczne
- Model: 281-532, konstrukcja czteropiętrowa; 6 zacisków, obsługa 3 potencjałów (L1, L2, L3).
- Napięcie znamionowe: 400 V; prąd znamionowy In: 20 A.
- Zakres przewodów: 0,08–2,5 mm? (przewody jednodrutowe, linkowe oraz wielożyłowe bez tulejek).
- Rodzaj połączenia: zacisk sprężynowy (CAGE CLAMP®) zapewniający stały docisk przewodu i szybki montaż.
- Sposób montażu: montaż od czoła na szynie montażowej DIN 35 mm; pozycja połączenia: skośna.
- Materiał izolacyjny: poliamid 66 (tworzywo termoplastyczne); kolor podstawowy: szary.
- Wymiary: szerokość/rastr 6 mm, wysokość (przy najniższym montażu) 62,5 mm, długość 100 mm.
- Wymagana płytka zamykająca: tak; konstrukcja przystosowana do stosowania w szafach rozdzielczych i panelach sterowniczych.
Zastosowanie produktu
- Przyłączanie silników trójfazowych i rozdział faz L1–L3 w obwodach napędowych.
- Instalacja w rozdzielnicach, szafach sterowniczych i panelach kontrolno-sterujących.
- Stosowanie w aplikacjach przemysłowych i komercyjnych wymagających kompaktowego rozdziału przewodów.
- Integracja z modułami napędowymi, stycznikami i układami ochrony silników w instalacjach maszynowych.
