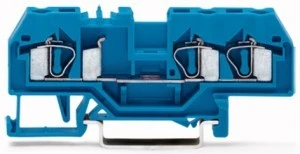

Złączka szynowa 3-przewodowa 4mm2 niebieska 281-684
Złączka szynowa 3-przewodowa 281-684 to moduł przyłączeniowy montowany na szynie DIN 35 mm, przeznaczony do łączenia przewodów o przekroju do 4 mm2. Produkt znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagane są połączenia od góry z zaciskiem sprężynowym.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm.
- Liczba poziomów: 1; liczba zacisków na poziom: 3 (połączenie 3-przewodowe).
- Rodzaj połączenia: zacisk sprężynowy (pozycja połączenia: z góry).
- Zakres przekrojów przewodów: 0,08–4 mm2 (przewód jednodrutowy, linkowy oraz wielożyłowy, również bez tulejki).
- Prąd znamionowy In: 32 A.
- Materiał izolacyjny: tworzywo termoplastyczne; klasa palności zgodna z UL94: V0.
- Zakres temperatur pracy: od -35 °C do 105 °C.
- Wymiary: długość 73,5 mm; szerokość/rastr 6 mm; wysokość (przy najniższym sposobie montażu) 29 mm.
- Wewnętrzne piętra zmostkowane: nie; wymagana płytka zamykająca: tak.
- Wersja przeciwwybuchowa (EEx e): nie — nieprzeznaczona do zastosowań przeciwwybuchowych.
Zastosowanie
- Rozdzielnice i szafy sterownicze — łączenie sygnałów i przewodów zasilających na szynie DIN 35 mm.
- Panele przyłączeniowe i listwy przyłączeniowe w instalacjach automatyki przemysłowej.
- Aplikacje, gdzie wymagane jest szybkie montowanie i demontaż na szynie oraz połączenia z góry za pomocą zacisków sprężynowych.
- Systemy pomiarowe i sygnalizacyjne, rozdział potencjałów oraz łączenie przewodów o przekrojach do 4 mm2.
