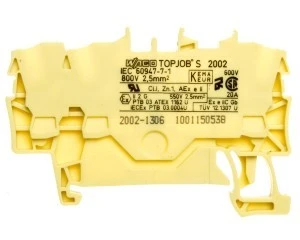

Złączka szynowa 3-przewodowa 2,5mm2 żółta TOPJOBS 2002-1306
Złączka TOPJOBS 2002-1306 to modułowy element montowany na szynie DIN 35 mm, przeznaczony do łączenia przewodów w rozdzielnicach i szafach sterowniczych. Konstrukcja z zaciskami sprężynowymi umożliwia szybkie wprowadzanie przewodów z górnego kierunku i zapewnia stały docisk przewodu.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm
- Kolor: żółty
- Prąd znamionowy In: 24 A
- Napięcie znamionowe: 800 V
- Wymiary: długość 59,5 mm; wysokość przy najniższym montażu 32,9 mm; rozstaw rastra 5,2 mm
- Materiał elementu izolacyjnego: tworzywo termoplastyczne, klasa palności UL94 V0
- Zakres temperatur pracy: do 105 °C
- Konstrukcja stykowa: zacisk sprężynowy (oba połączenia)
- Liczba poziomów: 1; liczba zacisków na poziom: 2; wewnętrzne piętra zmostkowane: tak
- Pozycja połączenia: od góry (wprowadzanie przewodów z góry)
- Przekroje przewodów: przewód jednodrutowy 0,75 mm2; przewód linkowy z tulejką 0,75 mm2; przewód linkowy bez tulejki 0,25 mm2; przewód wielożyłowy 0,25 mm2
- Wymagana płytka zamykająca: tak
- Wykonanie przeciwwybuchowe: Ex-e potwierdzone
Zastosowanie produktu
- Montaż w rozdzielnicach i szafach sterowniczych na szynie DIN 35 mm
- Połączenia zasilania i sygnałów do 24 A i 800 V z górnym wprowadzaniem przewodów
- Systemy automatyki przemysłowej i instalacje wijące przewody o podanych przekrojach
- Aplikacje wymagające wykonania Ex-e (wersje potwierdzone) — stosować zgodnie z wymogami instalacji przeciwwybuchowej
- Montaż i eksploatacja wyłącznie przez wykwalifikowany personel elektryczny
