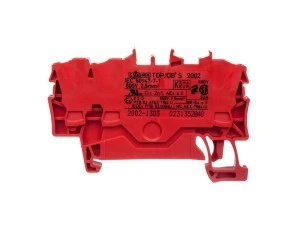

Złączka szynowa 3-przewodowa 2,5mm2 czerwona TOPJOBS 2002-1303
Trójprzewodowa złączka przelotowa TOPJOBS 2002-1303 przeznaczona do montażu na szynie DIN 35 mm. Stosowana jako połączenie przewodów w rozdzielnicach, szafach sterowniczych oraz instalacjach przeciwwybuchowych Ex e II.
Cechy techniczne
- Napięcie znamionowe: 800 V; dla aplikacji Ex e II dopuszczalne napięcie do 550 V.
- Prąd znamionowy: 24 A (z możliwością pracy do 32 A); w aplikacjach Ex e II dopuszczalny prąd 22 A.
- Rodzaj połączenia: zacisk sprężynowy, pozycja przyłączenia od góry.
- Obsługiwane przekroje przewodów: 0,25–2,5 mm2 (przewód jednodrutowy i linkowy bez tulejek).
- Liczba poziomów: 1; liczba zacisków na poziom: 2; wewnętrzne piętra niezmostkowane.
- Materiał izolacyjny: poliamid 66 / tworzywo termoplastyczne odporne na ogień.
- Wymiary: szerokość/rastr 5,2 mm, wysokość 32,9 mm (przy najniższym montażu), długość/głębokość 59,2 mm.
- Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca.
- Kolor: czerwony; wersja przeciwwybuchowa: EEx e (przeznaczona do stref Ex e II).
Zastosowanie produktu
- Połączenia przelotowe przewodów w rozdzielnicach i szafach sterowniczych.
- Instalacje przemysłowe w strefach Ex e II (dla napięć do 550 V i prądów do 22 A zgodnie z przeznaczeniem).
- Połączenia sygnałowe i zasilające dla przewodów 0,25–2,5 mm2 (solid i linka bez tulejek).
- Montaż na szynach DIN 35 mm w aplikacjach automatyki, sterowania i dystrybucji energii.
