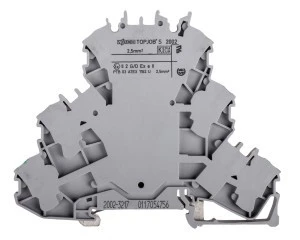

Złączka szynowa 3-piętrowa 2,5mm2 szara PE/N/L 2002-3217 TOPJOBS
Trzypiętrowa złączka szynowa WAGO 2002-3217 przeznaczona do połączeń potencjałów PE, N i L; stosowana w rozdzielnicach, panelach sterowniczych i instalacjach przemysłowych, również w układach wymagających konstrukcji z separacją poziomów.
- Model: 2002-3217; konstrukcja 3-piętrowa, 6 zacisków pozwalająca na rozdział trzech potencjałów.
- Prąd znamionowy In: 24 A; napięcie znamionowe izolacji: 500 V; napięcie nominalne dla zastosowań Ex e II: 440 V.
- Zakres przyłączanych przewodów: 0,25–2,5 mm? dla przewodów jedno- i wielodrutowych oraz linkowych bez tulejek.
- Rodzaj połączenia elektrycznego: zacisk sprężynowy; pozycja połączenia: od góry.
- Liczba potencjałów: 3 (PE/N/L); funkcja PE: tak; funkcja N: tak; bez rozłączników ślizgowych i bez rozłączników testowych.
- Materiał izolacyjny: tworzywo termoplastyczne (poliamid PA66 zgodny z klasą palności UL94 V0).
- Wymiary: szerokość rastra 5,2 mm; wysokość montażowa 69,5 mm; długość 93,5 mm; głębokość konstrukcji ~93,3 mm.
- Zakres temperatur pracy: od -35 °C do +105 °C.
- Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca.
- Konstrukcja umożliwia stosowanie przewodów bez tulejek oraz przewodów linkowych; minimalizacja pośrednich elementów łączeniowych dzięki sprężynowym zaciskom.
- Rozdział potencjałów PE, N i L w szafach rozdzielczych oraz panelach sterowniczych.
- Instalacje przemysłowe i automatyka maszyn — przyłącza pomocnicze i zasilające o przekrojach 0,25–2,5 mm?.
- Montaż na szynie DIN 35 mm w aplikacjach modułowych oraz w systemach szynowych o ograniczonej szerokości rastra (5,2 mm).
- Zastosowania w strefach wymagających konstrukcji Ex e II oraz tam, gdzie konieczna jest separacja wielopoziomowa przewodów (prace przemysłowe i infrastrukturalne).
