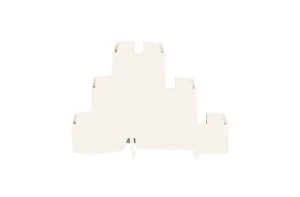

Złączka szynowa 3-piętrowa 2,5mm2 szara L/L/L ZUW 3-2.5 13204312
Złączka szynowa 3-piętrowa ZUW 3-2.5 to gwintowa złączka modułowa przeznaczona do łączenia trzech potencjałów L/L/L w instalacjach przemysłowych i rozdzielnicach. Montowana jest na standardowej szynie DIN 35 mm i obsługuje przewody o przekroju do 2,5 mm2.
Cechy techniczne
- Typ: złączka szynowa gwintowa, 3-piętrowa, 3 potencjały (L/L/L), kolor szary
- Prąd znamionowy In: 24 A; napięcie znamionowe: 400 V
- Przekroje przewodów: przewód jednodrutowy 0,5–2,5 mm²; przewód linkowy bez tulejki 0,5–2,5 mm²; przewód wielożyłowy 0,5–2,5 mm²
- Rodzaj połączenia: połączenie śrubowe; pozycja przyłącza: z góry
- Materiał izolacyjny: poliamid PA 66 (tworzywo termoplastyczne), bezhalogenowe; klasa palności UL94: V0
- Montaż: szyna montażowa DIN 35 mm (TS35); długość: 88 mm; szerokość rastra: 7,5 mm; wysokość przy najniższym montażu: 61 mm
- Zakres temperatur pracy: od -25 °C do 125 °C
- Funkcje: brak funkcji PE i N; nie wymaga dodatkowej płytki zamykającej
- Dostępne akcesoria: oznaczniki, płytki krańcowe na szynę TS 35 oraz zwieracze do złączki ZUW3-2.5
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze — łączenie kilku przewodów fazowych w ograniczonym rastrze
- Panele kontrolne i układy automatyki — rozdział sygnałów i zasilania przy natężeniu do 24 A
- Instalacje maszynowe i przemysłowe — montaż na szynie DIN 35 mm w przestrzeniach montażowych o standardowych wymiarach rastra 7,5 mm
- Zastosowania wymagające materiałów bezhalogenowych i klas palności zgodnych z UL94 V0
