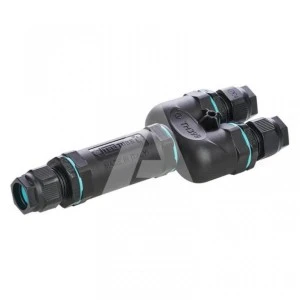

Złącze TEETUBE "Y" THB.399.A5A jest przeznaczone dla przewodów o przekroju od 0,5 do 1,5 mm², zapewniając prąd znamionowy 32 A przy napięciu znamionowym 450 V. Produkt charakteryzuje się stopniem ochrony IP68, gwarantując pełną szczelność.
Dane techniczne
Badanie zagrożenia ogniowego dławnicy
GWT 850
Badanie zagrożenia ogniowego złącza/wkładki
GWT960
Klasa palności dławnicy
UL94 - V2
Material dławnicy
PA66
Materiał przepustu
Elastomer termoplastyczny (TPE)
Materiał uszczelki
Silikon
Normy
EN 60998-1:2004
Rodzaj pakowania
Niezłożone
Rozmiar śruby do podłączanego przewodu
M3
Typ połączenia
Nierozłączne
Wskaźnik odporności na prąd pełzający (PTI)
PTI 250
Bezhalogenowe
Tak
Stopień ochrony (IP)
IP68
Długość [mm]
63
Liczba połączeń
5
Z ochroną antykondensacyjną
Nie
Temperatura testowa [°C]
85
Rozmiary opakowania (szerokość) [mm]
600
Rozmiary opakowania (długość) [mm]
400
Średnica przewodu [mm]
7-13,5/7-13,5
Wysokość [mm]
180
Badanie zagrożenia ogniowego obudowy
GWT960
Ilość sztuk w opakowaniu
100
Klasa palności złącza/wkładki
UL94 - V0
Materiał obudowy
Poliamid (PA)
Materiał styku
CuZn
Materiał wkładki
Poliamid (PA)
Rodzaj montażu obudowy (mocowania)
Na przewód lub przykręcane do podstawy
Rodzaj podłączenia przewodu
Śruba
Śruba styku złącza elektrycznego
Stal
Wersja złącza
Proste przelotowe
Zasada działania
Rozgałęźnik typu Y
Szerokość [mm]
32
Prąd znamionowy [A]
32
Napięcie znamionowe [V]
450
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Masa [g]
104,4
Wielkość opakowania [mm]
270
Zakres temperatury [°C]
-40..125
Maksymalny przekrój przewodu [mm²]
1,5
Dane logistyczne
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaTechno s.r.l.
Adres pocztowyVia Bancora e Rimoldi 27, 22070 GUANZATE
