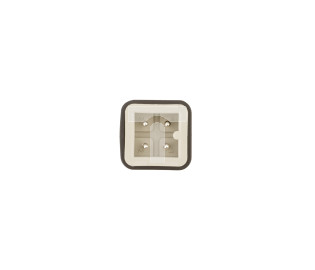

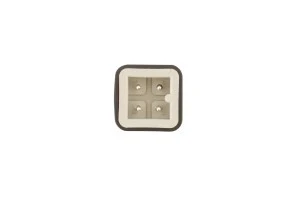

Wkład złącza 3P+PE męski 23A 400V EPIC H‑A 3 SS 10420000
- Producent:LAPP KABEL
- Seria produktu:EPIC H-A 3
- Indeks producenta:10420000
- Indeks TIM:0918-653YY-LC017
- Kategoria:Wkłady stykowe złącz przemysłowych
- Ocena:
Cena:
Wkład złącza wyprodukowany w fabrykach firmy Lapp Kabel jest urządzeniem wysokiej jakości. Prawidłowo działa przy znamionowym napięciu wynoszącym 400 V. Znamionowe napięcie udarowe to w tym przypadku 4 kV. Znamionowy prąd ma wartość 23 A. Urządzenie może pracować przy temperaturze mieszczącej się w przedziale od -40 oC do +100 oC. Szerokość tego aparatu wynosi 23,3 mm. Wysokość jest równa podobnie 23,3 mm. Długość liczy 39,5 mm. Do obwodu głównego należy podpiąć aparaturę za pomocą śrub mocujących. Nie sprawią one kłopotu nawet początkującemu elektroinstalatorowi. Urządzenie wykonano z tworzywa sztucznego. Zabezpiecza ono urządzenie przed działaniem wilgoci, pyłu i kurzu. Dzięki stopniowi ochrony IP65 wkład można stosować również na zewnątrz. Artykuł posiada 4 styki oraz 2 tory stykowe. Styki pokryto srebrem. Wkład zawiera blokadę. Producent takiej aparatury - firma Lapp Kabel - jest jednym z liderów w produkcji akcesoriów kablowych i samych kabli.
Dane techniczne
CN
85366990
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Kąt wtyk/złącze
180° (poziomo)
Z blokadą
Rodzaj ryglowania
Inne
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
2,5
Zakres temperatur pracy [°C] do
100
Temperatura otoczenia [°C] od
-40
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,5
Długość [mm]
39,5
Napięcie znamionowe [V]
400
Stopień zanieczyszczenia (wartość)
3
Liczba torów stykowych
2
Materiał obudowy
Tworzywo sztuczne
Rodzaj styku
Pin/sztyft
Materiał pokrycia styków
Srebro
Stopień ochrony (IP), zamontowany
IP65
Wysokość [mm]
23,3
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
2,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
2,5
Zakres temperatur pracy [°C] od
-40
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,5
Temperatura otoczenia [°C] do
100
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
2,5
Szerokość [mm]
23,3
Prąd znamionowy In [A]
10
Liczba styków
4
Znamionowe napięcie udarowe [kV]
4
Dane logistyczne
Ean
4044773072686
Szerokość opakowania [mm]
25
Waga z opakowaniem [kg]
0.02
Wysokość opakowania [mm]
25
Długość opakowania [mm]
40
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
