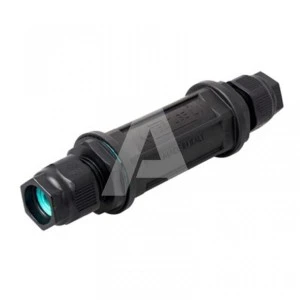

Złącze TEETUBE model THB.400.D3H jest przystosowane dla przewodów o przekroju od 0,25 do 2,5 mm². Zapewnia prąd znamionowy 24 A przy napięciu znamionowym 450 V i oferuje stopień ochrony IP68, co gwarantuje pełną wodoodporność i pyłoszczelność.
Dane techniczne
CN
39269097
Badanie zagrożenia ogniowego obudowy
GWT960
Ilość sztuk w opakowaniu
200
Klasa palności złącza/wkładki
UL94 - V0
Materiał obudowy
Poliamid (PA)
Materiał styku
CuZn
Materiał wkładki
Poliamid (PA)
Rodzaj montażu obudowy (mocowania)
Na przewód
Rodzaj podłączenia przewodu
Śruba z ochroną przewodu
Śruba styku złącza elektrycznego
Stal
Wersja złącza
Proste przelotowe
Zasada działania
Mufa kablowa
Szerokość [mm]
32
Prąd znamionowy [A]
24
Napięcie znamionowe [V]
450
Rodzaj połączenia elektrycznego
Śruba z ochroną przewodu
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Masa [g]
59,6
Wielkość opakowania [mm]
270
Zakres temperatury [°C]
-40..125
Maksymalny przekrój przewodu [mm²]
2,5
Badanie zagrożenia ogniowego dławnicy
GWT 850
Badanie zagrożenia ogniowego złącza/wkładki
GWT960
Klasa palności dławnicy
UL94 - V2
Material dławnicy
PA66
Materiał przepustu
Elastomer termoplastyczny (TPE)
Materiał uszczelki
Silikon
Normy
EN 60998-1:2004
Rodzaj pakowania
Niezłożone
Rozmiar śruby do podłączanego przewodu
M3
Typ połączenia
Nierozłączne
Wskaźnik odporności na prąd pełzający (PTI)
PTI 250
Bezhalogenowe
Tak
Stopień ochrony (IP)
IP68
Długość [mm]
115
Liczba połączeń
5
Z ochroną antykondensacyjną
Nie
Temperatura testowa [°C]
85
Rozmiary opakowania (szerokość) [mm]
600
Rozmiary opakowania (długość) [mm]
400
Średnica przewodu [mm]
7-13,5
