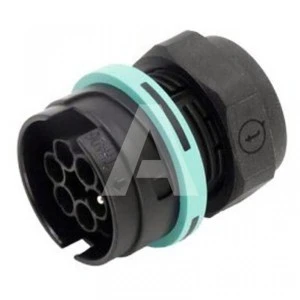

Złącze TEEPLUG THB.406.A1E to wtyczka na panel z 6 połączeniami, przeznaczona dla przewodów o przekroju od 0,5 do 1,5 mm². Urządzenie umożliwia pracę z prądem znamionowym 17,5 A i napięciem znamionowym 400 V, oferując wysoki stopień ochrony IP68.
Dane techniczne
CN
85369010
Badanie zagrożenia ogniowego obudowy
GWT 850
Ilość sztuk w opakowaniu
200
Klasa palności dławnicy
UL94 - V2
Material dławnicy
PA66
Materiał przepustu
Elastomer termoplastyczny (TPE)
Materiał uszczelki
Silikon
Normy
EN 61984:2009
Rodzaj pakowania
Niezłożone
Rozmiar śruby do podłączanego przewodu
M3
Stopień zanieczyszczenia
2
Typ połączenia
Rozłączne
Wskaźnik odporności na prąd pełzający (PTI)
PTI 175
Bezhalogenowe
Tak
Stopień ochrony (IP)
IP68
Długość [mm]
70
Liczba połączeń
6
Z ochroną antykondensacyjną
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Masa [g]
31,2
Wielkość opakowania [mm]
230
Zakres temperatury [°C]
-40..125
Rozmiar gwintu
Ø28 mm
Badanie zagrożenia ogniowego dławnicy
GWT 850
Badanie zagrożenia ogniowego złącza/wkładki
GWT960
Kategoria wytrzymałości udarowej
II
Klasa palności złącza/wkładki
UL94 - V0
Materiał obudowy
Poliamid (PA)
Materiał styku
CuZn
Materiał wkładki
Poliamid (PA)
Rodzaj montażu obudowy (mocowania)
Na panel blokowane nakrętką
Rodzaj podłączenia przewodu
Śruba
Stopień ochrony przed uderzeniami mechanicznymi (IK)
IK08
Śruba styku złącza elektrycznego
Stal
Wersja złącza
Wtyk
Zasada działania
Gniazdo - wtyk
Szerokość [mm]
36,5
Prąd znamionowy [A]
17,5
Napięcie znamionowe [V]
400
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie udarowe [kV]
6
Temperatura testowa [°C]
125
Rozmiary opakowania (szerokość) [mm]
400
Rozmiary opakowania (długość) [mm]
400
Maksymalny przekrój przewodu [mm²]
1,5
Dane logistyczne
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaTechno s.r.l.
Adres pocztowyVia Bancora e Rimoldi 27, 22070 GUANZATE
