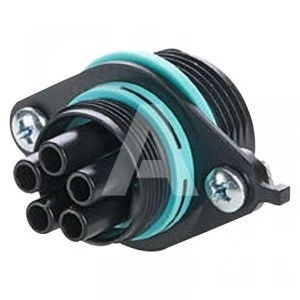

Złącze TEEPLUG mini THB.387.D5A to 5-pinowe gniazdo na panel dla przewodów o przekroju od 0,5 do 2,5 mm². Obsługuje prąd znamionowy 17,5 A przy napięciu znamionowym 450 V i posiada stopień ochrony IP68.
Dane techniczne
CN
85389099
Badanie zagrożenia ogniowego złącza/wkładki
GWT960
Kategoria wytrzymałości udarowej
II
Klasa palności złącza/wkładki
UL94 - V0
Materiał przepustu
Elastomer termoplastyczny (TPE)-S
Materiał uszczelki
Elastomer termoplastyczny (TPE)
Normy
EN 61984:2009
Rodzaj pakowania
Niezłożone
Rozmiar śruby do podłączanego przewodu
M2
Stopień zanieczyszczenia
2
Typ połączenia
Rozłączne
Wskaźnik odporności na prąd pełzający (PTI)
PTI 175
Bezhalogenowe
Tak
Stopień ochrony (IP)
IP66, IP68
Długość [mm]
55
Liczba połączeń
5
Z ochroną antykondensacyjną
Nie
Temperatura testowa [°C]
125
Rozmiary opakowania (szerokość) [mm]
300
Rozmiary opakowania (długość) [mm]
160
Bezsilikonowe
Tak
Rozmiar gwintu
M25
Badanie zagrożenia ogniowego dławnicy
GWT 850
Ilość sztuk w opakowaniu
200
Klasa palności dławnicy
UL94 - V2
Material dławnicy
PA66
Materiał styku
CuZn
Materiał wkładki
Poliamid (PA)
Rodzaj montażu obudowy (mocowania)
Na panel blokowane nakrętką
Rodzaj podłączenia przewodu
Śruba
Stopień ochrony przed uderzeniami mechanicznymi (IK)
IK08
Śruba styku złącza elektrycznego
Stal
Wersja złącza
Gniazdo
Zasada działania
Gniazdo - wtyk
Szerokość [mm]
23
Prąd znamionowy [A]
17,5
Napięcie znamionowe [V]
450
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie udarowe [kV]
4
Masa [g]
16,8
Wielkość opakowania [mm]
200
Zakres temperatury [°C]
-40..125
Maksymalny przekrój przewodu [mm²]
1,5
Dane logistyczne
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaTechno s.r.l.
Adres pocztowyVia Bancora e Rimoldi 27, 22070 GUANZATE
