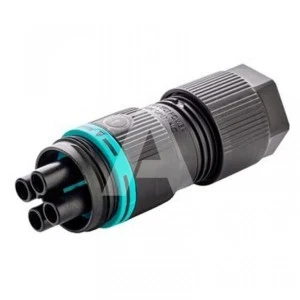

Złącze TEEPLUG mini model THB.387.B4A.L to 4-pinowe gniazdo do przewodów o przekroju od 0,5 do 1,5 mm². Pracuje z prądem znamionowym 17,5 A przy napięciu znamionowym 450 V i posiada stopień ochrony IP68.
Dane techniczne
CN
85369010
Badanie zagrożenia ogniowego obudowy
GWT 960
Ilość sztuk w opakowaniu
200
Klasa palności dławnicy
UL94 - V2
Material dławnicy
PA66
Materiał przepustu
Elastomer termoplastyczny (TPE)-S
Materiał uszczelki
Elastomer termoplastyczny (TPE)
Normy
EN 61984:2009
Rodzaj pakowania
Niezłożone
Rozmiar śruby do podłączanego przewodu
M3
Śruba styku złącza elektrycznego
Stal
Wersja złącza
Gniazdo
Zasada działania
Gniazdo - wtyk
Szerokość [mm]
23
Prąd znamionowy [A]
17,5
Napięcie znamionowe [V]
450
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie udarowe [kV]
4
Temperatura testowa [°C]
125
Rozmiary opakowania (szerokość) [mm]
300
Rozmiary opakowania (długość) [mm]
160
Średnica przewodu [mm]
7-13,5
Badanie zagrożenia ogniowego dławnicy
GWT 850
Badanie zagrożenia ogniowego złącza/wkładki
GWT960
Kategoria wytrzymałości udarowej
II
Klasa palności złącza/wkładki
UL94 - V0
Materiał obudowy
Poliamid (PA)
Materiał styku
CuZn
Materiał wkładki
Poliamid (PA)
Rodzaj montażu obudowy (mocowania)
Na przewód
Rodzaj podłączenia przewodu
Śruba
Stopień zanieczyszczenia
2
Typ połączenia
Rozłączne
Wskaźnik odporności na prąd pełzający (PTI)
PTI 175
Bezhalogenowe
Tak
Stopień ochrony (IP)
IP66, IP68
Długość [mm]
113
Liczba połączeń
4
Z ochroną antykondensacyjną
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Masa [g]
18,8
Wielkość opakowania [mm]
200
Zakres temperatury [°C]
-40..125
Maksymalny przekrój przewodu [mm²]
1,5
