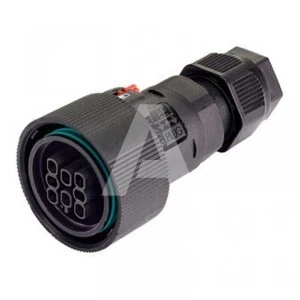

Złącze TEEPLUG model THB.405.B8A to gniazdo 8-pinowe z minimalnym przekrojem przewodu 0,25 mm² i maksymalnym 1 mm², obsługujące prąd znamionowy 10 A przy napięciu znamionowym 400 V. Zapewnia stopień ochrony IP68.
Dane techniczne
CN
85369010
Kategoria wytrzymałości udarowej
II
Klasa palności złącza/wkładki
UL94 - V0
Materiał obudowy
Poliamid (PA)
Materiał styku
CuZn
Materiał wkładki
Poliamid (PA)
Rodzaj pakowania
Niezłożone
Stopień zanieczyszczenia
2
Typ połączenia
Rozłączne
Wskaźnik odporności na prąd pełzający (PTI)
PTI 175
Bezhalogenowe
Tak
Prąd znamionowy [A]
10
Liczba połączeń
8
Z ochroną antykondensacyjną
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Wielkość opakowania [mm]
400
Zakres temperatury [°C]
-40..125
Bezsilikonowe
Tak
Oznaczenie połączeń
1 - 2 - 3 - 4 - 5 - 6 - 7 - E
Kolor elementów plastikowych
Czarny
Ilość sztuk w opakowaniu
200
Klasa palności dławnicy
UL94 - V2
Material dławnicy
Poliamid (PA)
Materiał przepustu
TPE
Materiał uszczelki
TPE
Rodzaj montażu obudowy (mocowania)
Na przewód
Rodzaj podłączenia przewodu
Śruba
Śruba styku złącza elektrycznego
Stal
Wersja złącza
Gniazdo
Zasada działania
Gniazdo - wtyk
Stopień ochrony (IP)
IP66, IP68
Napięcie znamionowe [V]
400
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie udarowe [kV]
2,5
Rozmiary opakowania (szerokość) [mm]
400
Rozmiary opakowania (długość) [mm]
230
Średnica przewodu [mm]
7-13,5
Maksymalny przekrój przewodu [mm²]
1
Odporność na korozję
Test na mgłę solną : EN60068-2-11:2000
Kolor elementów gumowych
Zielony Techno
Dane logistyczne
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaTechno s.r.l.
Adres pocztowyVia Bancora e Rimoldi 27, 22070 GUANZATE
