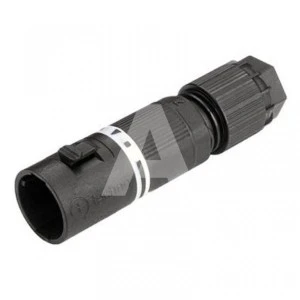

Złącze mikroTEEPLUG THB.381.A3A to 3-pinowy wtyk dla przewodów o przekroju od 0,25 do 1 mm². Obsługuje prąd znamionowy 10 A przy napięciu znamionowym 400 V, oferując stopień ochrony IP68.
Dane techniczne
CN
85369010
Badanie zagrożenia ogniowego złącza/wkładki
GWT960
Kategoria wytrzymałości udarowej
II
Klasa palności złącza/wkładki
UL94 - V0
Materiał przepustu
Elastomer termoplastyczny (TPE)-S
Materiał uszczelki
Elastomer termoplastyczny (TPE)
Normy
EN 61984, EN 61535
Rodzaj pakowania
Niezłożone
Rozmiar śruby do podłączanego przewodu
M2
Stopień zanieczyszczenia
2
Typ połączenia
Rozłączne
Wskaźnik odporności na prąd pełzający (PTI)
PTI 175
Bezhalogenowe
Tak
Stopień ochrony (IP)
IP66, IP68
Długość [mm]
90
Liczba połączeń
3
Z ochroną antykondensacyjną
Nie
Temperatura testowa [°C]
125
Średnica przewodu [mm]
7-8
Maksymalny przekrój przewodu [mm²]
1
Badanie zagrożenia ogniowego dławnicy
GWT 850
Ilość sztuk w opakowaniu
200
Klasa palności dławnicy
UL94 - V2
Material dławnicy
PA66
Materiał styku
CuZn
Materiał wkładki
Poliamid (PA)
Rodzaj montażu obudowy (mocowania)
Na przewód
Rodzaj podłączenia przewodu
Śruba
Stopień ochrony przed uderzeniami mechanicznymi (IK)
IK06
Śruba styku złącza elektrycznego
Stal
Wersja złącza
Wtyk
Zasada działania
Gniazdo - wtyk
Szerokość [mm]
14
Prąd znamionowy [A]
10
Napięcie znamionowe [V]
400
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie udarowe [kV]
4
Zakres temperatury [°C]
-40..125
Bezsilikonowe
Tak
Liczba cykli łączenia/rozłączania
100
Dane logistyczne
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaTechno s.r.l.
Adres pocztowyVia Bancora e Rimoldi 27, 22070 GUANZATE
