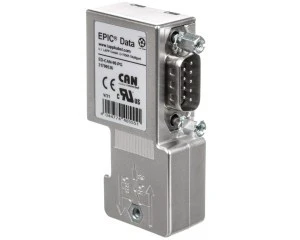

Złącze Data CAN-Bus EPIC ED-CAN-90-PG 21700536
Złącze Sub-D 9-stykowe EPIC ED-CAN-90-PG przeznaczone do transmisji na magistrali CAN-Bus; męskie złącze z przyłączem śrubowym umożliwia połączenia sygnałowe dla programowania i diagnostyki oraz instalację w aplikacjach automatyki i inżynierii maszyn.
Cechy techniczne
- Typ: Sub-D, 9 styków; rodzaj styku: męski.
- Połączenie: zacisk śrubowy; przewidziane dla przewodów o średnicy 5,0–8,0 mm.
- Kąt wyjścia kabla: 90° (wyprowadzenie boczne).
- Maksymalna prędkość transmisji: 1 Mbit/s (zgodne z wymaganiami magistrali CAN).
- Wbudowany rezystor terminujący: 120 ?.
- Obudowa: kompaktowa, metalizowana.
- Stopień ochrony: IP20.
- Temperatura pracy: 0 °C do +60 °C; temperatura przechowywania: -25 °C do +80 °C.
- Wymiary: 65 mm × 48 mm × 16 mm; masa: ~40 g.
- Obsługa interfejsów programowania i diagnostyki CAN-Bus.
Zastosowanie produktu
- Systemy automatyki przemysłowej — połączenia magistrali CAN w sterownikach i modułach I/O.
- Inżynieria maszyn — integracja interfejsów komunikacyjnych w maszynach przemysłowych.
- Punkty programowania i diagnostyki — dostęp do magistrali CAN w celu konfiguracji i analizy błędów.
- Instalacje w szafach sterowniczych i panelach operatorskich wymagające kompaktowego, metalizowanego złącza 9-pin.
