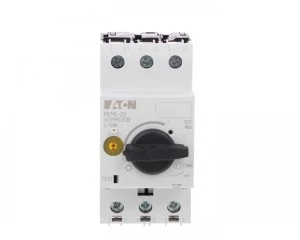

Wyłącznik silnikowy 3P 9kW 20A PKM0‑20 203594

Wyłącznik silnikowy 3P 9kW 20A PKM0-20 203594

Wyłącznik silnikowy PKM0-20 203594 to trójpolowy aparat termomagnetyczny przeznaczony do zabezpieczania i sterowania silników elektrycznych. Stosowany w rozdzielnicach i układach sterowania w instalacjach przemysłowych i komercyjnych.

Cechy techniczne

• Typ: wyłącznik silnikowy termomagnetyczny, PKM0-20 (katalog nr 203594)
• Liczba biegunów: 3
• Znamionowy prąd ciągły Iu: 20 A
• Zakres nastawy wyzwalacza przeciążeniowego: 20–20 A (nastawa stała 20 A)
• Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: do 280 A
• Znamionowa moc pracy przy AC-3: 9 kW (400 V), 5,5 kW (230 V)
• Znamionowa zwarciowa zdolność łączeniowa Icu: 50 kA przy 400 V AC
• Sposób przyłącza obwodu głównego: połączenie śrubowe
• Stopień ochrony: IP20

Zastosowanie produktu

• Zabezpieczanie i załączanie silników trójfazowych do 9 kW (400 V) w układach AC-3.
• Stosowanie w rozdzielnicach, szafach sterowniczych oraz układach napędowych (konwejer, pompy, sprężarki, obrabiarki).
• Współpraca z stycznikami jako element zestawów rozruchowych i zabezpieczeń przeciążeniowych.
• Montaż w pomieszczeniach i szafach sterowniczych z wykorzystaniem połączeń śrubowych; stopień ochrony IP20 wymaga osłony przed dostępem do części czynnych.
• Zastosowanie tam, gdzie wymagana jest zdolność łączeniowa do 50 kA i precyzyjne nastawienie ochrony termicznej przy prądzie 20 A.
