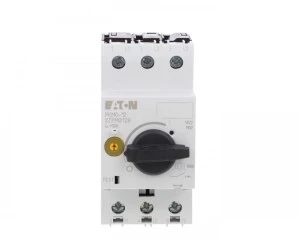

Wyłącznik silnikowy 3P 5,5kW 12A PKM0‑12 278490

Wyłącznik silnikowy 3P 5,5kW 12A PKM0-12 278490

Wyłącznik silnikowy PKM0-12 (3P, 12 A, 5,5 kW) przeznaczony do ochrony silników trójfazowych przed skutkami zwarć. Urządzenie realizuje bezzwłoczne wyłączenie magnetyczne i jest stosowane w rozdzielnicach oraz obwodach napędowych przy jednoczesnym zastosowaniu zewnętrznego przekaźnika przeciążeniowego.

Cechy techniczne

• Liczba biegunów: 3
• Znamionowa moc pracy AC-3 przy 400 V: 5,5 kW
• Znamionowy prąd ciągły Iu: 12 A
• Sposób wyzwalania: magnetyczny (bezzwłoczny); czułość na zanik fazy: tak
• Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 168 A (wartość nominalna zgodnie z kartą produktu)
• Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 50 kA
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Stopień ochrony: IP20; budowa: urządzenie mocowane na stałe
• Wymiary: 93 mm (wys.) × 45 mm (szer.) × 76 mm (gł.)
• Zakres napięć zasilania: obsługa napięć do 690 V (zgodnie z dokumentacją techniczną)
• Wymagania eksploatacyjne: konieczność zastosowania zewnętrznego przekaźnika przeciążeniowego/ochrony termicznej; prawidłowy dobór przekrojów przewodów i zabezpieczeń nadprądowych
• Kompatybilność: dopasowany do silników klasy wydajności IE3

Zastosowanie

• Ochrona silników trójfazowych do 5,5 kW pracujących w trybie AC-3 (np. napędy pomp, sprężarek, taśm transportowych)
• Wykorzystanie w rozdzielnicach przemysłowych i panelach napędowych jako zabezpieczenie bezzwłoczne przeciwzwarciowe
• Aplikacje wymagające wysokiej zdolności łączeniowej (do 50 kA) w obwodach narażonych na duże prądy zwarciowe
• Montaż stały, montowanie na szynie montażowej zgodnie z instrukcją producenta; instalować wyłącznie z odpowiednio dobranym przekaźnikiem przeciążeniowym i kompletacją zabezpieczeń
