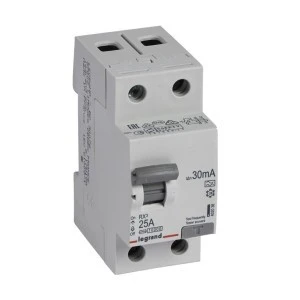

Wyłącznik różnicowoprądowy 2P 25A 0,03A typ A RX3 402036
Wyłącznik różnicowoprądowy RX3 2P 25A 30 mA typ A (402036) przeznaczony jest do wykrywania i natychmiastowego odłączania prądów upływowych o wartości 30 mA w obwodach jednofazowych. Produkt znajduje zastosowanie przy ochronie osób przed porażeniem oraz ograniczaniu ryzyka wystąpienia pożaru związanego z uszkodzeniem izolacji.
Cechy techniczne
- Typ: wyłącznik różnicowoprądowy (RCCB) 2P, czułość typ A — wykrywa prądy różnicowe przemienne i pulsujące stałe zgodnie z charakterystyką typu A.
- Prąd znamionowy In: 25 A.
- Prąd różnicowy nominalny I?n: 0,03 A (30 mA) — wyzwalanie przy upływie równym lub przekraczającym wartość nominalną.
- Liczba biegunów: 2P — ochrona przewodu fazowego i neutralnego w obwodach jednofazowych.
- Budowa: modułowa, szerokość 2 modułów, montaż na szynie EN 60715/DIN.
- Funkcje instalacyjne: różne metody połączenia w zależności od konfiguracji rozdzielnicy; możliwość mechanicznej blokady.
- Eksploatacja: zalecane comiesięczne sprawdzenie działania za pomocą przycisku testowego.
- Dokumentacja: dostępne materiały techniczne oraz pliki CAD/BIM w formatach PDF i DWG; gwarancja 2 lata.
- Uwaga techniczna: wyłącznik różnicowoprądowy zapewnia ochronę przeciwporażeniową, lecz nie zastępuje zabezpieczeń nadprądowych. Stosować razem z odpowiednimi wyłącznikami nadmiarowymi.
Zastosowanie produktu
- Ochrona obwodów gniazd i urządzeń w instalacjach mieszkaniowych, komercyjnych i lokalach użytkowych.
- Zastosowania przemysłowe i warsztatowe wymagające detekcji prądów pulsujących (np. napędy, zasilacze impulsowe) — wybór typu A uzasadniony tam, gdzie występują składowe stałe.
- Instalacje oświetleniowe, obwody kuchenne i łazienkowe, gdzie konieczna jest ochrona osób przed porażeniem.
- Montaż w rozdzielnicach modułowych na szynie DIN/EN60715 przy modernizacjach i nowych instalacjach.
