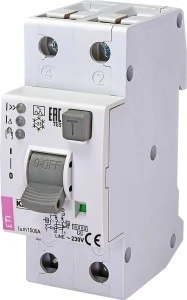

Wyłącznik różnicowonadprądowy 1+N 15A C 30mA typ A KZS-2M2p EDI A 002172414
Modułowy wyłącznik różnicowonadprądowy 1+N 15 A typ A 30 mA (KZS-2M2p) łączy ochronę przed porażeniem prądem (RCD) z ochroną nadprądową (MCB) o charakterystyce C, przeznaczony do instalacji jednofazowych 230 V w rozdzielnicach modułowych.
Cechy techniczne
- Prąd znamionowy: 15 A
- Napięcie znamionowe: 230 V, częstotliwość 50/60 Hz
- Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość typ A — wykrywanie prądów przemiennych i pulsujących składowych stałych
- Charakterystyka wyzwalania: C (wyzwalanie przy prądach zwarciowych o przebiegu typowym dla obciążeń indukcyjnych)
- Konfiguracja biegunów: 1+N (liczba biegunów całkowita: 2), jednoczesne rozłączanie bieguna N: Tak
- Szerokość montażowa: 2 moduły DIN, głębokość wbudowania: 69 mm
- Stopień ochrony: IP20
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA
- Klasa ograniczenia energii: 3; kategoria przepięcia: 3
- PKWiU: 27.12.22.0
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w instalacjach mieszkaniowych i komercyjnych przy napięciu 230 V
- Zabezpieczanie obwodów z urządzeniami elektronicznymi i zasilaczami impulsowymi, gdzie może wystąpić prąd pulsujący DC (typ A)
- Instalacje z obciążeniami indukcyjnymi (silniki, transformatory) — charakterystyka C zapewnia właściwe wyzwalanie przy udarach prądowych
- Stosowanie w rozdzielnicach modułowych wymagających jednoczesnego rozłączenia przewodu neutralnego
- Obwody, gdzie wymagane jest ograniczenie prądu różnicowego do 30 mA dla ochrony przeciwporażeniowej
