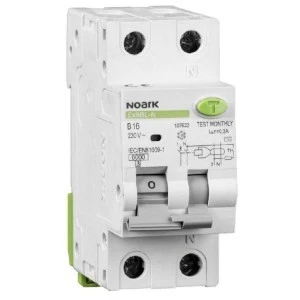

Wyłącznik różnicowo‑nadprądowy B16 EX9BL‑N 107622

Wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym dostępne są dla wytrzymałości zwarciowej 10 kA dla serii Ex9BL-H oraz 6 kA dla serii Ex9BL-N. Urządzenia spełniają wymagania normy IEC/EN 61009. Takie rozwiązania ochronne są przeznaczone do użytku domowego oraz zastosowań przemysłowych. Pozwalają one ograniczyć przestrzeń montażową w porównaniu z osobnym stosowaniem tradycyjnych wyłączników różnicowoprądowych oraz oddzielnych wyłączników nadprądowych. Seria Ex9BL jest dostępna dla prądów znamionowych od 6 do 40 A, charakterystyki wyzwalania B oraz C. Parametry urządzeń są określane przez znamionowy prąd różnicowy o wartości 30, 100 oraz 300 mA oraz czułości AC i A. Ze względu na wytrzymałość zwarciową o wartości 10 kA (-H) oraz 6 kA (-N) są one przeznaczone do wszystkich aplikacji, w tym do tych najbardziej wymagających.
PARAMETRY PRODUKTU:
EAN: 8592765076236
Oznaczenie handlowe: Ex9BL-N
Indeks producenta: 107622
Rodzaj: wyłączniki różnicowonadprądowe
Liczba biegunów: 1P + N
Liczba modułów 18mm: 2
Charakterystyka: B
Wykonanie (typ wyłącznika): AC (prąd sinusoidalny)
Prąd znamionowy In: 16 A
Prąd znamionowy różnicowy IΔn: 30 mA
Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
Napięcie znamionowe łączeniowe Ue (AC): 230 V
Częstotliwość znamionowa: 50/60 Hz
Napięcie znamionowe udarowe Uimp: 4 kV
Znamionowe napięcie izolacji Ui: 500 V
Wytrzymałość elektryczna (liczba cykli): 4000
Wytrzymałość mechaniczna (liczba cykli): 20000
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zaciski gwintowe klatkowe
Maks. przekrój przewodów podłączeniowych: 25 mm²
Stopień ochrony: IP20
Temperatura pracy: -25°C ÷ +40°C
Wymiary (szer. × wys. × gł.): 36×89×76 mm
Certyfikaty: CE, RoHS
Normy: EN61009
