Wyłącznik różnicowo‑nadprądowy 4P 20A B 0,03A typ AC KZS‑4M 002174005
Cena:
Niezawodne i sprawdzone wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym KZS
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym służy do ochrony przed porażeniem prądem elektrycznym na skutek bezpośredniego lub pośredniego dotyku z częściami pod napięciem, jak również do ochrony urządzeń przed ewentualnym zagrożeniem pożarowym z powodu uszkodzenia izolacji. Zapewniają ochronę przed zwarciami i przeciążeniami w zabezpieczanych obwodach elektrycznych. Wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym są stosowane w sieciach TN-S, TN-C-S, TT i IT, gdzie przewód zerowy i uziemienie są rozdzielone.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
002174005
Typ produktu określony przez producenta.
KZS-4M 3p+N AC B20/0.03
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym służy do ochrony przed porażeniem prądem elektrycznym na skutek bezpośredniego lub pośredniego dotyku z częściami pod napięciem, jak również do ochrony urządzeń przed ewentualnym zagrożeniem pożarowym z powodu uszkodzenia izolacji. Zapewniaja również ochronę przed zwarciami i przeciążeniami w zabezpieczanych obwodach elektrycznych.
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym
30
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
20
- Typ AC - wrażliwy na przemienny prąd różnicowy.
- Typ A - wrażliwy na prądy różnicowe przemienne i pulsujące prądy DC.
- Typ A - wrażliwy na prądy różnicowe przemienne i pulsujące prądy DC.
AC
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym powinny mieć taką charakterystykę działania, aby zapewniały odpowiednie zabezpieczenie
obwodu, nie powodując przedwczesnego lub opóźnionego zadziałania.
Znormalizowane zakresy zadziałania bezzwłocznego:
- Typ B (Powyżej 3 In do 5 In włącznie)
- Typ C (Powyżej 5 In do 10 In włącznie)
Znormalizowane zakresy zadziałania bezzwłocznego:
- Typ B (Powyżej 3 In do 5 In włącznie)
- Typ C (Powyżej 5 In do 10 In włącznie)
B
Prąd przetężeniowy występujący w przypadku zwarcia powstałego na skutek uszkodzenia lub niewłaściwego połączenia w obwodzie elektrycznym.
6
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
415
Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.
50/60
bezzwłoczny
Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
-25 do 40
Wersja wykonania danego łącznika modułowego: dwu i czterobiegunowe.
4
Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.
4
Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
1 do 25
prawy
Stopień ochrony IP określa stopień ochrony lub szczelności obudowy urządzenia elektrycznego przed ingerencją ciał stałych, wody i pyłu, a także przed niezamierzonym dotknięciem urządzeń znajdujących się w obudowie. Klasyfikacja IP jest zgodna z normą EN 60529.
IP20
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym, RCBO (ang. residual circuit breaker with overload)
RCBO

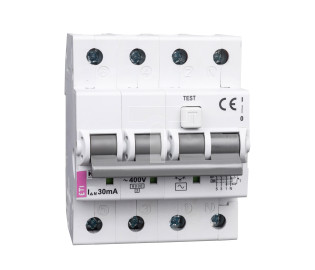

Zdjęcie produktu
Zalety produktu
- Przycisk „Test” pozwala użytkownikowi sprawdzić poprawność działania wyłącznika.
- Wskaźnik rzeczywistej pozycji styków głównych dla łatwiejszej identyfikacji czy RCBO znajduje się w pozycji ON (Zał.) czy OFF (Wył.).
- Zabezpieczenie zacisków przed dotykiem części pod napięciem.
- Konstrukcja zacisków umożliwia stosowanie izolowanych szyn zbiorczych zarówno na zaciskach górnych jak i dolnych.
- Możliwość plombowania dźwigni w pozycji "Zał." i "Wył."
- Możliwość montażu styków pomocniczych PS KZS-2M/4M (002159500).
Rysunek wymiarowy
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
