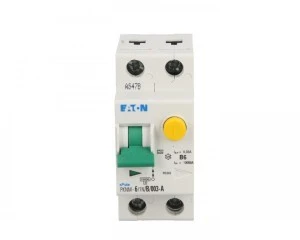

Wyłącznik różnicowo‑nadprądowy 2P 6A B 0,03A typ A PKNM 6/1N/B/003‑A‑MW 236012

Wyłącznik różnicowo-nadprądowy 2P 6A B 0,03A typ A PKNM 6/1N/B/003-A-MW 236012

Wyłącznik różnicowo-nadprądowy PKNM 6/1N/B/003-A-MW to modułowe urządzenie 2P 6 A z czułością różnicową 30 mA, łączące funkcje zabezpieczenia nadprądowego i różnicowoprądowego. Przeznaczony do stosowania w rozdzielnicach budynków mieszkalnych oraz obiektach funkcjonalnych.

Cechy techniczne

• Prąd znamionowy: 6 A
• Znamionowy prąd różnicowy: 0,03 A (30 mA), typ A (wykrywa prądy przemienne i składowe pulsujące DC)
• Charakterystyka wyzwalania: B (ochrona przed zwarciami i przeciążeniami dla obwodów mieszkaniowych i ogólnych)
• Liczba biegunów: 2 (faza + przewód neutralny), jednoczesne rozłączanie bieguna N: tak
• Napięcie znamionowe: 230 V AC, częstotliwość: 50 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 10 kA
• Odporność na impulsy prądowe: do 250 A
• Klasa ograniczenia energii: 3
• Szerokość: 2 moduły na szynie DIN; głębokość wbudowania: 69,5 mm
• Stopień ochrony: IP20
• Zakres temperatur pracy: -25 °C do +40 °C
• Możliwość doposażenia: styki pomocnicze i wyzwalacze (opcja montażowa)
• Funkcja: kombinowany wyłącznik nadprądowy z modułem różnicowoprądowym (RCD+MCB) przeznaczony do ochrony przeciwporażeniowej, przed przeciążeniem i zwarciem

Zastosowanie

• Rozdzielnice mieszkaniowe i lokale usługowe — ochrona obwodów gniazd i oświetlenia
• Obiekty funkcjonalne i użyteczności publicznej wymagające zabezpieczenia różnicowoprądowego o czułości 30 mA
• Obwody z urządzeniami elektronicznymi i zasilaczami z prostownikami, gdzie wymagane jest wykrywanie składowych pulsujących DC (typ A)
• Systemy instalacyjne wymagające ograniczenia energii przy zwarciu oraz jednoczesnego rozłączania przewodu neutralnego
