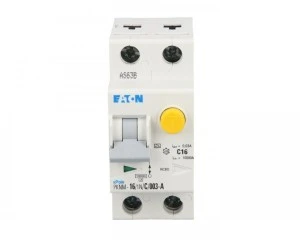

Wyłącznik różnicowo‑nadprądowy 2P 16A C 0,03A typ A PKNM 16/1N/C/003‑A‑MW 236217

Wyłącznik różnicowo-nadprądowy 2P 16A C 0,03A typ A PKNM 16/1N/C/003-A-MW 236217

Wyłącznik różnicowo-nadprądowy PKNM 16/1N/C/003-A-MW 236217 to zespół FI/LS o znamionowym prądzie 16 A i prądzie różnicowym 30 mA, przeznaczony do ochrony przeciwporażeniowej i zabezpieczeń nadprądowych w instalacjach jednofazowych z rozłączanym biegunem neutralnym.

Cechy techniczne

• Znamionowy prąd In: 16 A; znamionowe napięcie Ue: 230 V, częstotliwość 50 Hz.
• Znamionowy prąd różnicowy I?n: 0,03 A (30 mA) — ochrona przeciwporażeniowa.
• Typ A: wykrywa składowe przemienne i pulsujące prądy różnicowe (AC i pulsujące DC).
• Charakterystyka wyzwalania: C — selekcja dla obciążeń z prądami rozruchowymi (silniki, transformatory, niektóre zasilacze).
• Konstrukcja: 2 moduły (szerokość 2M), głębokość wbudowania 69 mm, stopień ochrony IP20.
• Liczba biegunów: 1 biegun fazowy z jednoczesnym rozłączaniem bieguna N (funkcja 2P).
• Znamionowa zwarciowa zdolność łączeniowa: 10 kA (zgodnie z EN 60898 oraz IEC 60947-2); dopuszczalny prąd impulsowy 250 A.
• Zakres temperatur pracy: od -25 °C do +40 °C; materiał obudowy odporny na promieniowanie UV.
• Funkcjonalność: jednobiegowe i neutralne rozłączanie, montaż w rozdzielnicach modułowych.

Zastosowanie

• Ochrona obwodów jednofazowych w budynkach mieszkalnych i małych obiektach użyteczności publicznej.
• Zabezpieczanie gniazd i obwodów oświetleniowych przed porażeniem prądem resztkowym (30 mA) oraz przed przeciążeniem i zwarciem (charakterystyka C).
• Stosowanie tam, gdzie wymagane jest rozłączanie jednoczesne przewodu neutralnego (np. modernizacje instalacji, zamiana pojedynczych wyłączników).
• Instalacje z urządzeniami obciążającymi obwód prądami rozruchowymi (małe silniki, transformatory, niektóre zasilacze), gdzie wymagana jest selektywność charakterystyki C.
• Montaż w szafach rozdzielczych modułowych jako element ochrony wyłącznikowej i różnicowoprądowej w liniach obwodowych.
